Тест блоков питания Xilence мощностью 420…550 Вт

Внешний вид. Блоки питания Xilence

Данный производитель известен в Европе начиная с 2003 года, в наших же широтах продукты под этим именем стали широкодоступны только сейчас. Представленная номенклатура не слишком велика, однако все изделия позиционируются как качественные решения, предназначенные для компьютерных энтузиастов. Это и хорошо, ведь тестировать хорошие вещи куда приятнее, чем копеечный ширпотреб. Итак, блоки питания. Начинаем.

Xilence SPS-XP420.(12)R3 (420 Вт)

Данный источник Xilence предназначен для отдельных продаж и установки в сторонние корпуса. В руки пользователя изделие попадает в небольшой картонной коробке, внутри которой, кроме самого блока, можно обнаружить четыре небольших винтика для монтажа.

Xilence SPS-XP420.(12)R3 (420 Вт). Внешний вид

Корпус блока питания обладает стандартными габаритами, а для изготовления использован металл толщиной 0.6 мм, окрашенный в черный цвет. Задняя панель более чем стандартна. Здесь можно увидеть только входной разъем и выключатель питания.

Xilence SPS-XP420.(12)R3 (420 Вт). Вид сбоку

Провода выведены через стандартное отверстие. Несмотря на немалую цену, оплеток не предусмотрено ни на одном пучке. Длина кабелей от корпуса до первых разъемов составляет 45 сантиметров, каждый последующий разъем идет через 20 сантиметров. Полный же набор разъемов выглядит следующим образом:

Main Power Connector 20+4 pin, 1 шт.;
+12V Power Connector 4 pin, 2 шт.;
PCI Express Power Connector 6+2 pin, 1 шт.;
Peripheral Power Connector, 2 шт.;
SATA Power Connector, 4 шт.;
Floppy Drive Power Connector, 1 шт.

В общем, не слишком впечатляюще, однако сборка любого современного ПК с одной видеокартой должна пройти без проблем. В крайнем случае, можно прибегнуть к переходникам.

Xilence SPS-XP420.(12)R3 (420 Вт). Вентилятор

Для охлаждения используется стандартный вентилятор размером 120 мм. О нем можно сказать лишь то, что привычное место для маркировки заклеено фирменной наклейкой, а крыльчатка сделана красной. Напомним, что сочетание красного и черного является наиболее частым фирменным цветовым решением для продуктов Xilence. Дабы слегка оптимизировать прохождение воздушного потока внутри, часть вентилятора с внутренней стороны закрыта кусочком пластика.

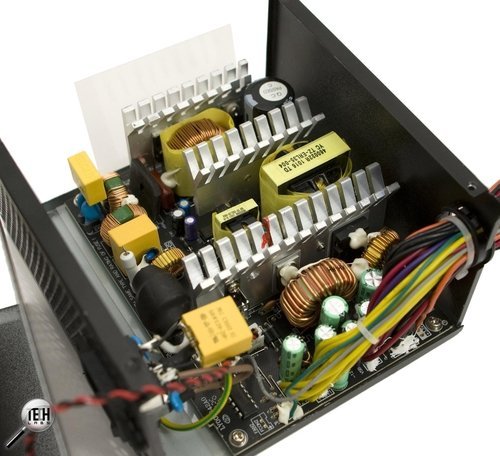

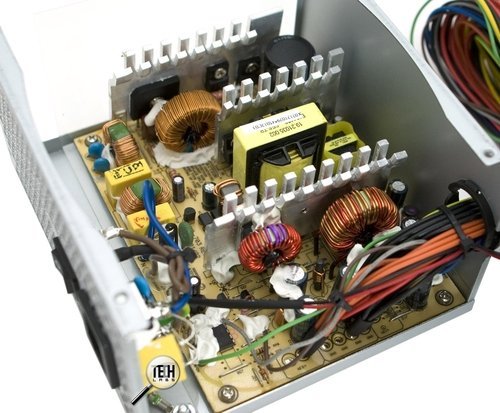

Xilence SPS-XP420.(12)R3 (420 Вт). Вид внутри

Внутри блок сделан достаточно просто, просторно и очень качественно. На входе установлен полноценный фильтр, поэтому реализована хорошая защита от импульсных и радиопомех, а также перенапряжения. Для охлаждения силовых ключей и выходных сборок предусмотрены небольшие алюминиевые радиаторы. Частота вращения вентилятора зависит от температуры самого последнего радиатора, т.к. именно на нем установлен термический датчик. Стабилизация напряжений групповая, а набор микросхем хорошо знаком разбирающимся пользователям. На плате можно увидеть VIPer22A и WT7525. Уровень монтажа не вызывает даже малейших нареканий, т.к. пайки качественные, а массивные элементы закреплены при помощи специального клея.

Xilence SPS-XP420.(12)R3 (420 Вт). Внешний вид

Практическое тестирование

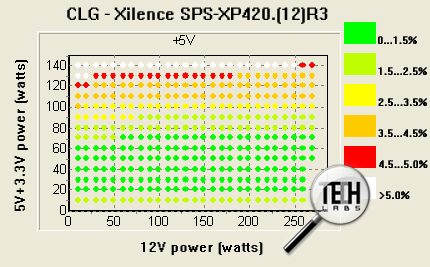

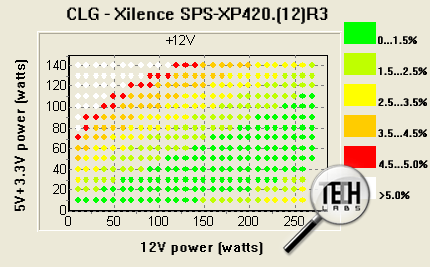

Возможности блока указаны в неявной форме, т.е. заявлены только максимальные токи по шинам без формулы распределения мощности. Практика показывает, что по шине +12V источник может выдать порядка 270 Вт, что является адекватным значением для полной мощности 450 Вт. При максимальных перекосах нагрузки фиксируется отклонение напряжений по 12- и 5-вольтовым линиям, однако они незначительны. В целом нагрузочная способность не вызывает существенных нареканий. Свои 450 Вт источник выдает без особого труда. Пульсации переменной составляющей по шине +12V не превышают 50 мВ, по шине +5V – 30 мВ. Такая амплитуда заметно ниже максимально допустимой.

Xilence SPS-XP420.(12)R3 (420 Вт). Тестирование

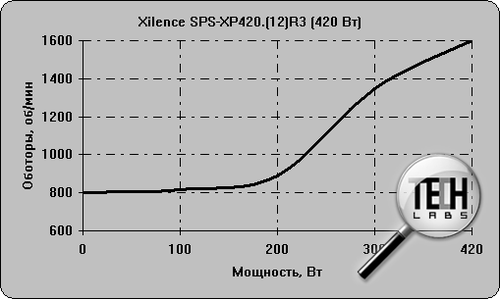

Вентилятор системы охлаждения работает типично. До отметки 200 Вт сохраняется постоянная частота вращения на уровне 800 оборотов в минуту. Далее происходит линейное увеличение скорости вплоть до 1600 об/мин. Шумность при этом не достигает критических значений, но все же находится на ощутимом уровне. Если на низкой мощности она обусловлена лишь шелестом воздуха, то далее становится заметно и жужжание самого кулера.

Xilence SPS-XP420.(12)R3 (420 Вт). Тестирование

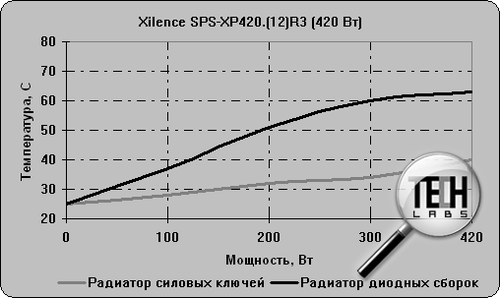

Температура основных компонентов нареканий не вызывает. Даже при долговременной работе радиатор выходных диодных сборок не разогревается выше 60 градусов по Цельсию. В общем, надежность находится на высоком уровне.

Xilence SPS-XP420.(12)R3 (420 Вт). Тестирование

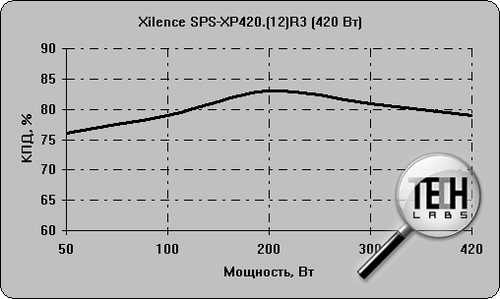

КПД в пике достигает 83%, однако в целом по диапазону держится чуть ниже, что можно считать типовым результатом, не заслуживающим похвалы.

Xilence SPS-XP420.(12)R3 (420 Вт). Тестирование

Xilence SPS-XP450.(12)G (450 Вт)

Xilence SPS-XP450.(12)G (450 Вт). Упаковка

Этот блок питания Xilence отнесен к серии ECO, что объяснимо высоким коэффициентом полезного действия, низким энергопотреблением в режиме ожидания, применением компонентов с пониженным содержанием свинца и т.д.

Xilence SPS-XP450.(12)G (450 Вт). Внешний вид

В стилизованной зеленой упаковке можно обнаружить сам блок питания, четыре винтика и сетевой кабель. "Зеленая" коробка неспроста: она сама сделана из переработанного материала, дабы нанести наименьший вред экологии.

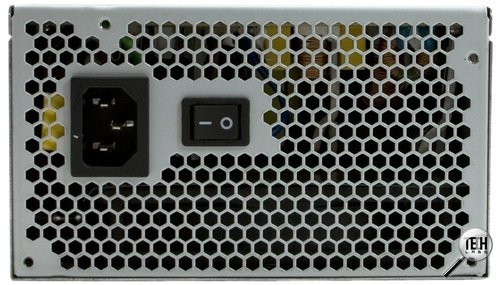

Xilence SPS-XP450.(12)G (450 Вт). Вид сзади

Для изготовления корпуса применен обычный металл толщиной 0.75 мм без какой-либо внешней обработки.

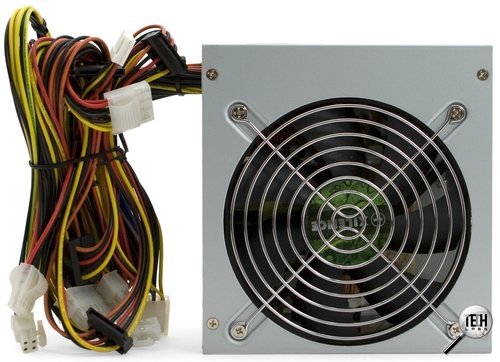

Xilence SPS-XP450.(12)G (450 Вт). Вентилятор

Лопасти вентилятора охлаждения закрыты обычным металлическим грилем серебристого цвета. В данном случае использован кулер Globe Fan S1202512L. По сути, это обычный среднестатистический вентилятор. Он способен обеспечить неплохую производительность на уровне 67 CFM, но и шумность при этом достигает 34 дБ(А).

Xilence SPS-XP450.(12)G (450 Вт). Внешний вид

Провода опять же без каких либо оплеток выведены через стандартное отверстие. Расстояние от корпуса до первых разъемов составляет 50 см, каждый последующий разъем идет через 15 см. Набор коннекторов следующий:

Main Power Connector 20+4 pin, 1 шт.;
+12V Power Connector 4 pin, 2 шт.;
PCI Express Power Connector 6 pin, 1 шт.;
Peripheral Power Connector, 3 шт.;
SATA Power Connector, 4 шт.;
Floppy Drive Power Connector, 1 шт.

В целом все неплохо, однако наличие второго разъема для питания видеокарты явно не помешало бы.

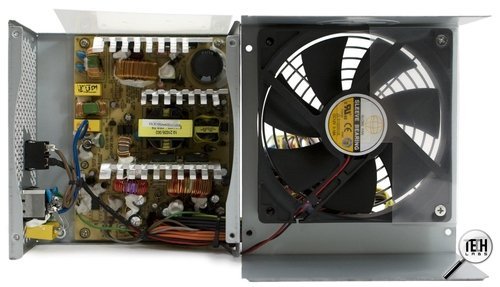

Xilence SPS-XP450.(12)G (450 Вт). Вид внутри

Внутри блок сделан красиво и качественно. На входе установлен хороший фильтр, где защиты многократно дублируют друг друга. Например, варисторы установлены не только на самой плате, но и припаяны к входному разъему. В качестве радиаторов использованы тонкие пластины из алюминиевого сплава. Большинство конденсаторов на выходе представлены маркой Teapo. Сверху же плата выглядит очень разгруженной, что обусловлено применением SMD-монтажа со второй стороны. Все это будет способствовать облегченному прохождению воздуха, а следовательно, поддержанию оптимального теплового режима.

Xilence SPS-XP450.(12)G (450 Вт). Внешний вид

Практическое тестирование

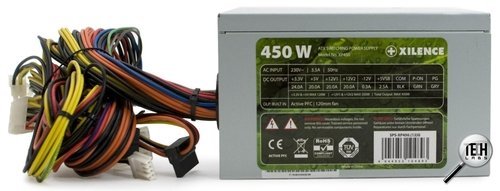

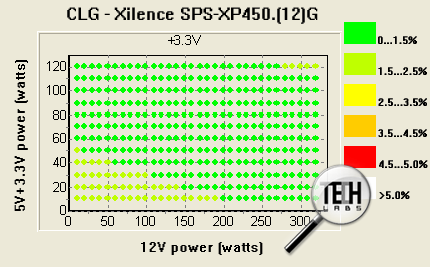

В случае данного блока питания информация на наклейке указана более четко. Так при максимальной мощности 450 Вт линии +12V могут выдать 350 Вт, а суммарная нагрузка на шины +5V и +3.3V не должна превышать 120 Вт. На графиках мы видим типовую картину и огрехи, связанные с использованием групповой стабилизации напряжений. Особенно негативно они проявились по линии +5V. При суммарной нагрузке на +5V и +3.3V свыше 80 Вт 5-вольтовое напряжение выходит за рамки допуска. Конечно, это неприятно, однако и некритично. Стоит отметить, что в реальном компьютере такое энергопотребление низких напряжений вряд ли будет достигнуто. Основная же область проблемами не характеризуется. Пульсации переменной составляющей по шине +12V не превышают 50 мВ, по шине +5V – 30 мВ.

Xilence SPS-XP450.(12)G (450 Вт). Тестирование

Xilence SPS-XP450.(12)G (450 Вт). Тестирование

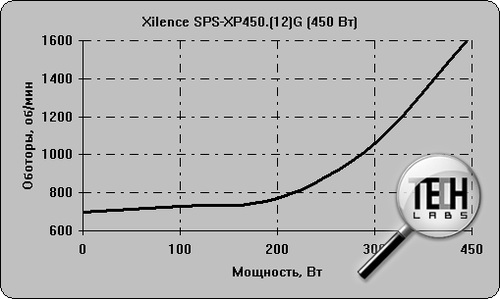

Вентилятор работает по схожей схеме: до 200 Вт частота вращения постоянна (700 об/мин), от 200 до 450 Вт наблюдается линейный рост до 1650 оборотов в минуту. Шумность по сравнению с предыдущим образцом более низкая, т.к. здесь сам кулер практически не шумит. Слышен только шелест воздуха.

Xilence SPS-XP450.(12)G (450 Вт). Тестирование

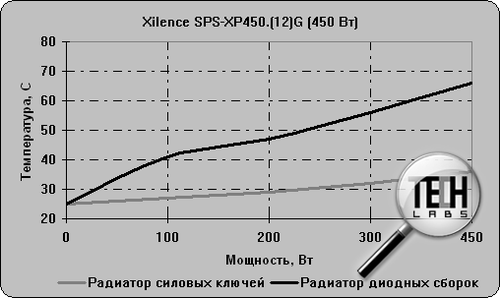

Основные радиаторы не разогреваются до критических значений, поэтому мощность 450 Вт можно считать долговременной. Выдавая ее, источник может работать сколь угодно долго.

Xilence SPS-XP450.(12)G (450 Вт). Тестирование

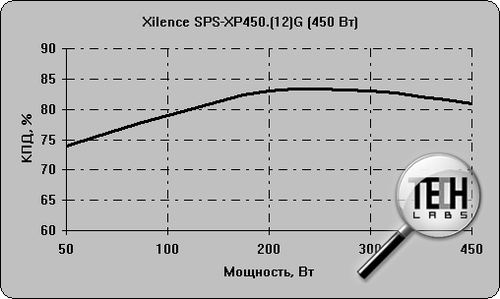

Наконец, переходим к самому интересному – КПД. По словам производителя, он должен находиться на весьма впечатляющем уровне. На практике же он лишь в пике достигает 83%. Конечно, коэффициент более стабильно держится по диапазону, чем в предыдущем случае, однако даже так картина получается несильно впечатляющая.

Xilence SPS-XP450.(12)G (450 Вт). Тестирование

Xilence SPS-XP550.CS.R3 (550 Вт)

Модель SPS-XP550.CS.R3 представляет собой более продвинутый источник с модульной системой подключения кабелей и большим вентилятором. В комплект поставки входят: сам источник, шесть различных отстегивающихся кабелей, сетевой провод, винты для монтажа и два кабеля для подключения внешних вентиляторов.

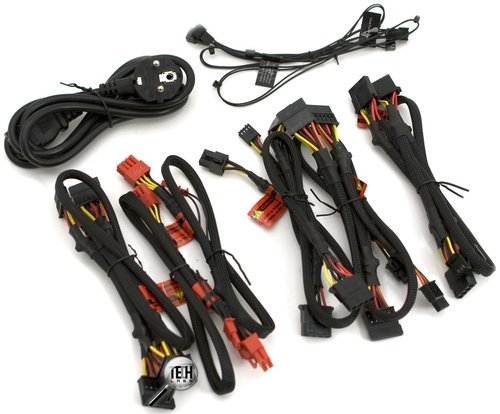

Xilence SPS-XP550.CS.R3 (550 Вт). Комплект поставки

Корпус блока питания имеет длину порядка 165 мм, что несколько больше стандартных размеров. Для изготовления использован металл толщиной 0.75 мм с интересным глянцевым покрытием.

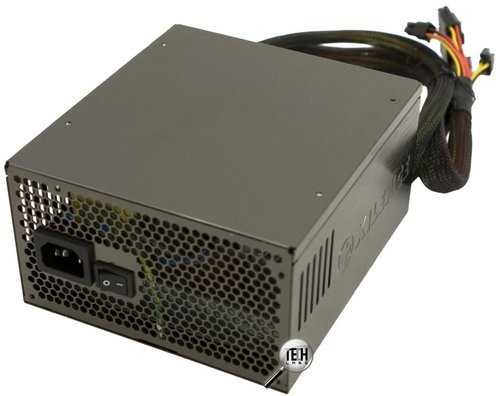

Xilence SPS-XP550.CS.R3 (550 Вт). Внешний вид

На задней панели расположены входной разъем и выключатель питания.

Xilence SPS-XP550.CS.R3 (550 Вт). Внешний вид

Часть проводов выведена через стандартное отверстие, а все кабели находятся в индивидуальной пластиковой оплетке черного цвета. Расстояние от разъемов до корпуса составляет 50 см. Всего же стационарно к корпусу прикреплены только два кабеля со следующими разъемами:

Main Power Connector 20+4 pin, 1 шт.;
+12V Power Connector 4 pin, 2 шт.

Остальные разъемы доступны при использовании отстегивающихся шлейфов. Их набор выглядит следующим образом:

PCI Express Power Connector 6 pin, 2 шт.;
Peripheral Power Connector, 6 шт.;
SATA Power Connector, 8 шт.;
Floppy Drive Power Connector, 2 шт.

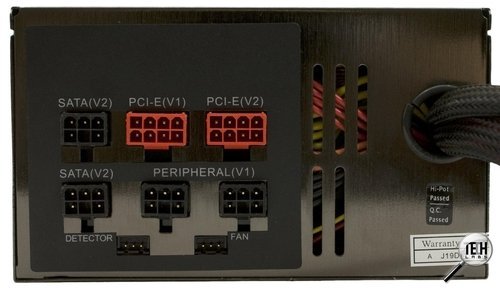

Xilence SPS-XP550.CS.R3 (550 Вт). Разъемы

Что ж, в данном случае имеющийся набор разъемов можно считать вполне достаточным для сборки системы, уровень которой соответствует заявленной мощности. Стоит отметить, что рядом со стандартными разъемами модульной системы расположены два коннектора для подключения специфических проводов, обеспечивающих работу дополнительных вентиляторов. Это будет полезно для различных моддинговых систем, где кулеров применяется много.

Xilence SPS-XP550.CS.R3 (550 Вт). Вентилятор

Охлаждение реализовано при помощи вентилятора DFS132512H компании Young Lin Tech. Плюсы подобного решения очевидны, т.к. мы получаем больший воздушный поток при меньших оборотах, следовательно, снижается шумность.

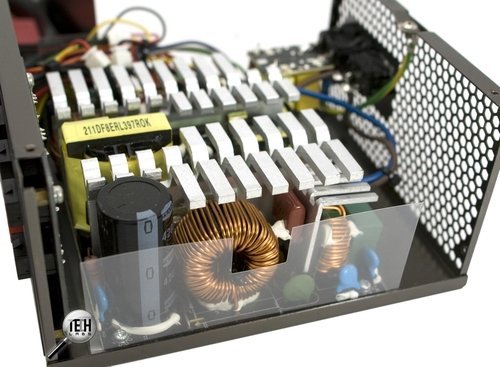

Xilence SPS-XP550.CS.R3 (550 Вт). Вид внутри

Внутреннее устройство никаких нареканий не вызывает, даже, наоборот, заслуживает похвалы. Монтаж достаточно плотный, но при этом качественный. Для охлаждения основных силовых элементов задействованы алюминиевые радиаторы с большим количеством ребер.

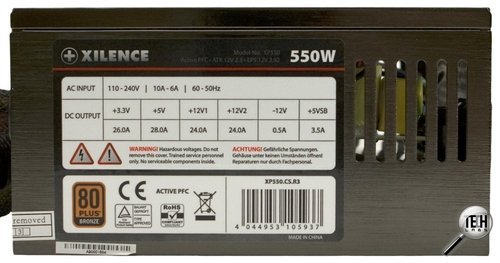

Xilence SPS-XP550.CS.R3 (550 Вт). Наклейка

Практическое тестирование

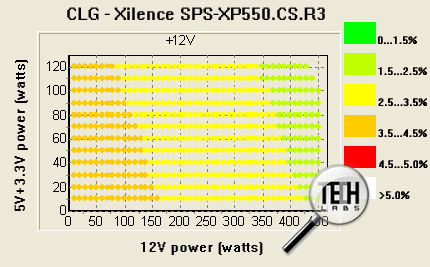

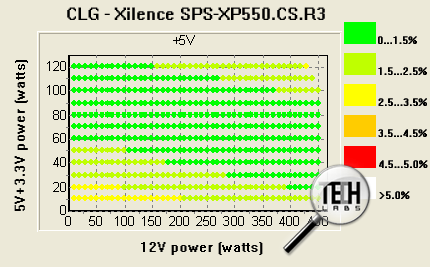

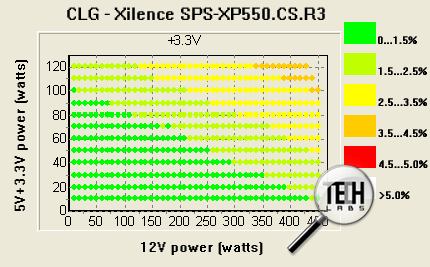

Стоит отметить, что для своих 550 Вт модель SPS-XP550.CS.R3 выглядит очень агрессивно, поэтому мы вправе рассчитывать на самые впечатляющие параметры. На практике источник выглядит просто превосходно. Напряжения по всем шинам остаются стабильными даже при максимальных перекосах нагрузки. Отклонение от допусков нет ни в одной из точек. Пульсации переменной составляющей по шине +12V составляют 40 мВ, а по шине +5V – 25 мВ.

Xilence SPS-XP550.CS.R3 (550 Вт). Тестирование

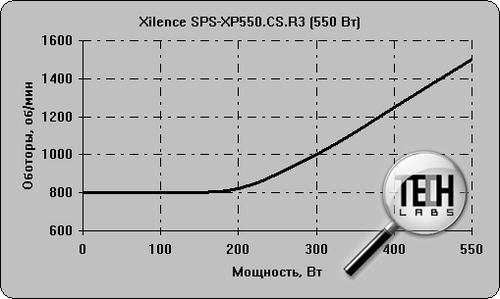

Лопасти вентилятора охлаждения вращаются с постоянной частотой 800 об/мин до отметки 200 Вт. После 200 Вт частота линейно возрастает до 1500 оборотов в минуту. Шум особых нареканий не вызывает, но и тихой модель не назовешь. По этому параметру достигается обычное среднестатистическое значение.

Xilence SPS-XP550.CS.R3 (550 Вт). Тестирование

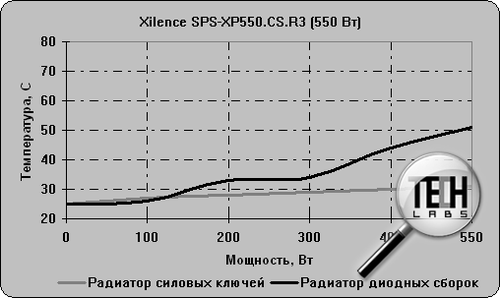

Радиаторы в силу своих размеров и хорошего обдува вообще остаются "холодными". Так, максимальная зафиксированная температура не превышает 50 градусов по Цельсию. Все это говорит об отличной надежности источника и его способности работать долгие годы.

Xilence SPS-XP550.CS.R3 (550 Вт). Тестирование

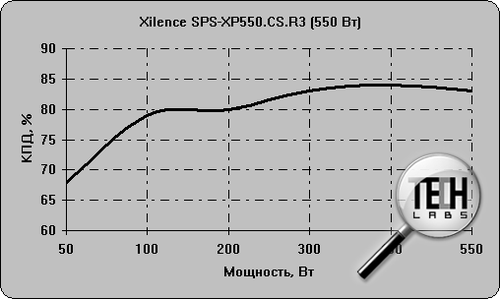

КПД достигает 84%, что, по современным меркам, можно считать нормальным результатом.

Xilence SPS-XP550.CS.R3 (550 Вт). Тестирование

Заключение

Выводы нашего сегодняшнего тестирования очевидны. Все три блока питания Xilence показали себя в основном с хорошей стороны. Например, SPS-XP420.(12)R3 и Xilence SPS-XP450.(12)G. Оба блока обеспечивают нормальную нагрузочную способность, поэтому с их помощью смело можно строить любые ПК с одним графическим ускорителем. Источники современны и надежны, поэтому они ничем не проигрывают другим решениям со схожей мощностью. Модель SPS-XP550.CS.R3 выглядит более успешно и презентабельно. Здесь мы уже имеем не только великолепные параметры, но и дополнительные фишки в виде модульной системы подключения кабелей и большого вентилятора.

Стоит так же отметить, что на территории РБ данные источники пока не распространены, но их можно найти в продаже.

Автор: Василий Запотылок
