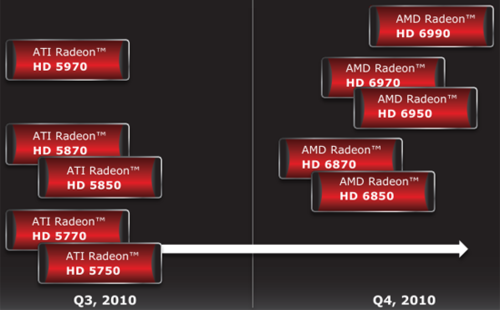

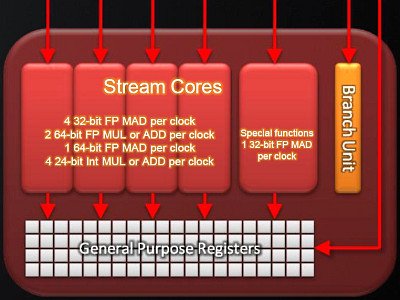

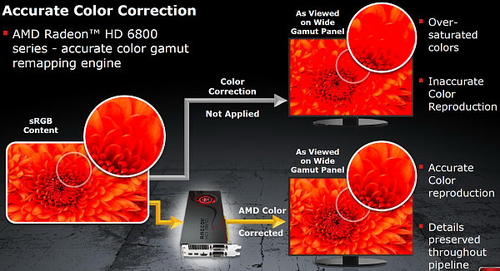

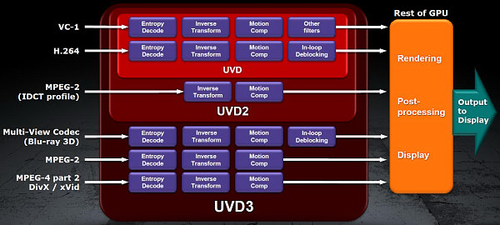

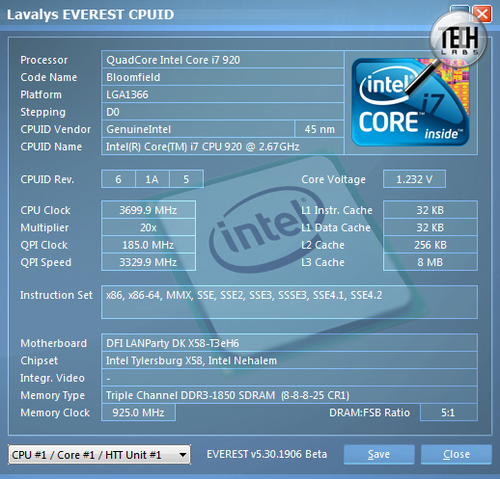

Обзор видеокарты Sapphire Toxic HD 6850 1Gb GDDR5 PCIE – разогнанная версия новой видеокарты AMD Radeon HD 6850

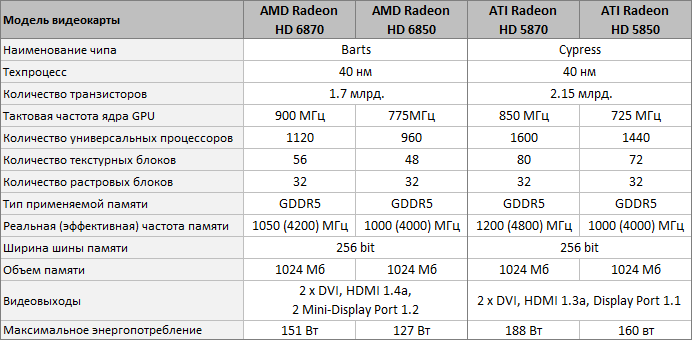

Идентификация рассматриваемой видеокарты Sapphire вызвала определенные затруднения. Судя по упаковке – на тестирование попала модель Sapphire Radeon HD 6850 1024Mb 256bit Toxic (11180-03), однако рабочие частоты и система охлаждения данного экземпляра соответствуют модели Sapphire Radeon HD 6850 1024Mb 256bit Toxic (11180-03). Логично было бы предложить, что в представительстве Sapphire просто перепутали коробку, но наклейка с надписью "Overclocked" на лицевой стороне опровергает это предположение. Тем не менее, учитывая идентичность системы охлаждения, все же будем считать, что мы имеем дело с видеокартой Sapphire Radeon HD 6850 1024Mb 256bit Toxic (11180-03). Итак, взглянем на ее технические характеристики.







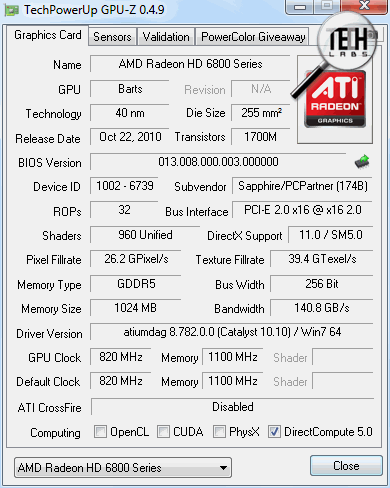

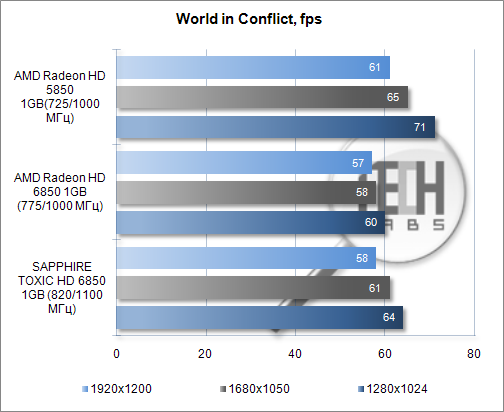

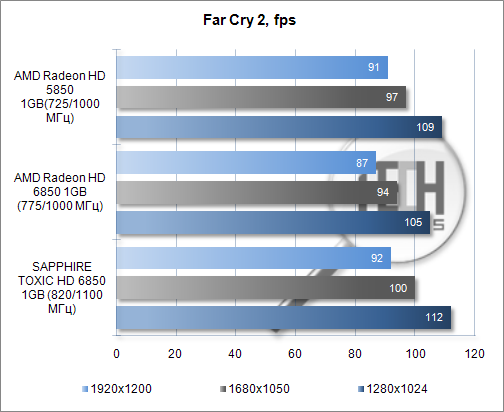

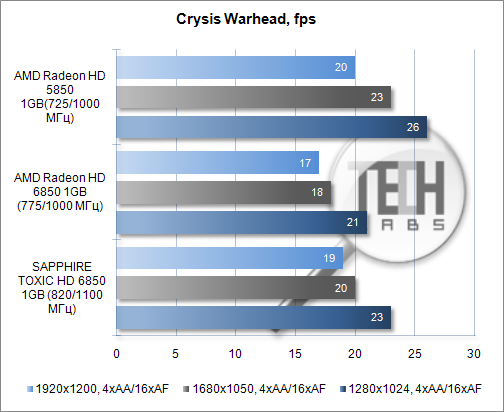

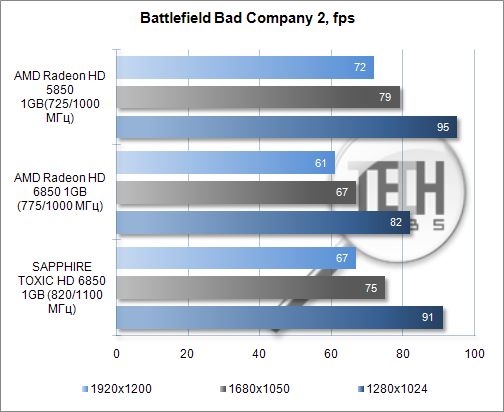

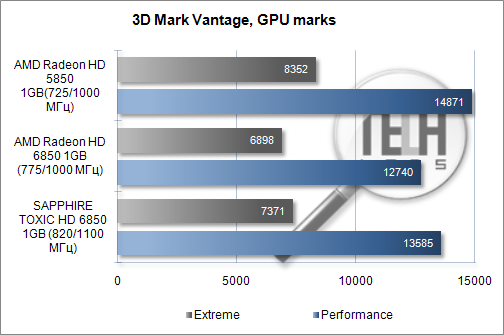

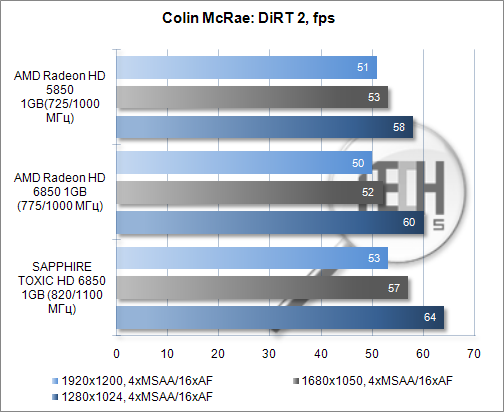

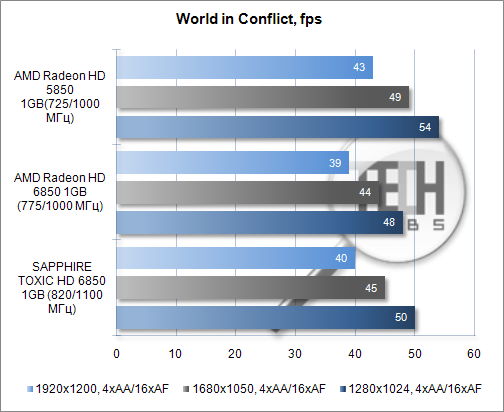

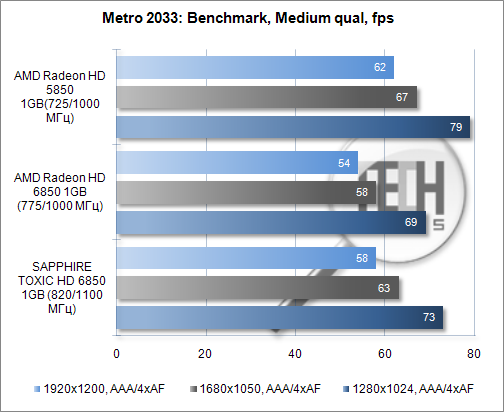

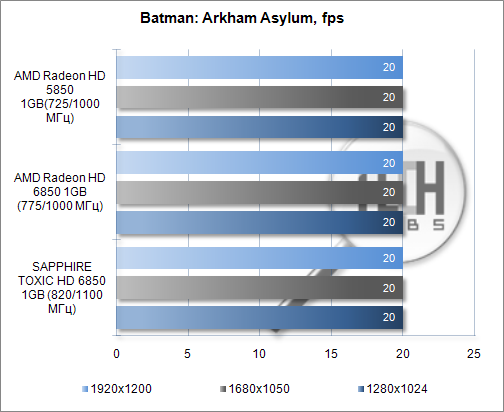

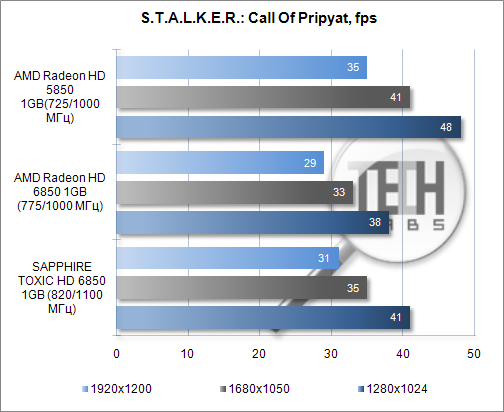

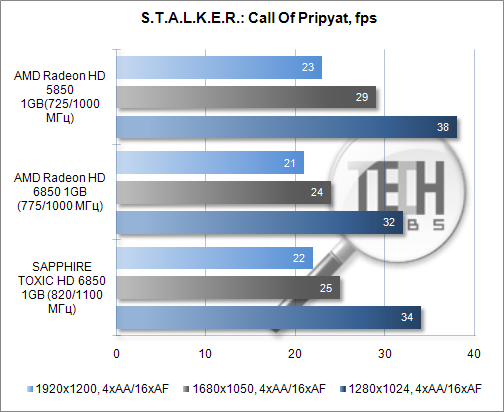

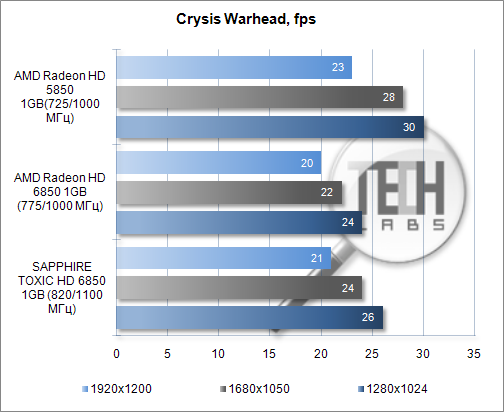

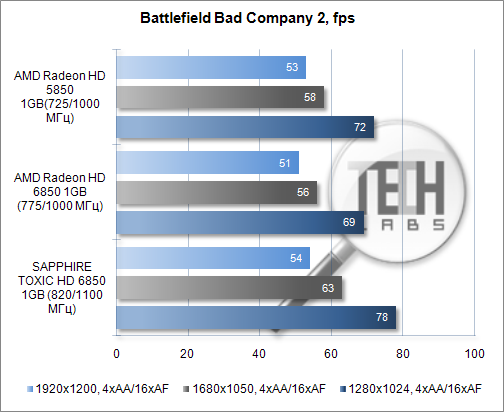

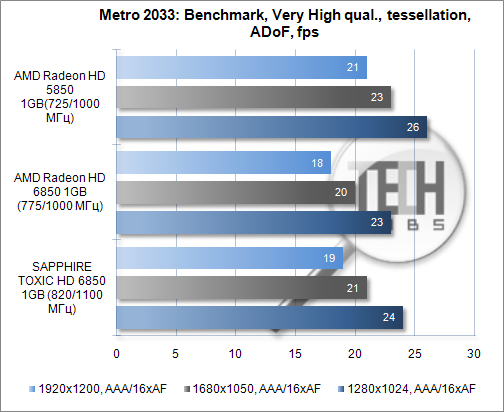

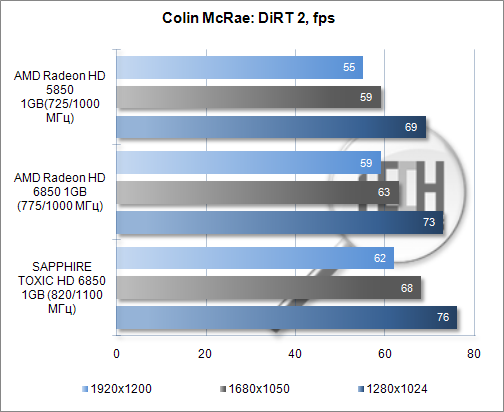

В то время как Sapphire Radeon HD 6850 1024Mb 256bit Toxic (11180-03) полностью повторяет характеристики эталонной Radeon HD 6850, Sapphire Radeon HD 6850 1024Mb 256bit Toxic (11180-03) выгодно отличается заводским разгоном. Конечно, того же самого можно легко добиться с помощью программных средств или перепрошивки BIOS, но оверклокинг "из коробки" все же имеет несколько преимуществ. В первую очередь не стоит сбрасывать со счетов неопытных пользователей или тех, кто не желает заниматься разгоном из каких-либо принципиальных соображений. Для них такая модель, при условии адекватной стоимости, наверняка будет выглядеть привлекательней остальных. Однако и для людей, знающих как можно "выжать" из видеокарты все, на что она способна, перед обычными решениями у версии TOXIC так же есть преимущества – чипы памяти с более высокой номинальной частотой, а значит и более высоким разгонным потенциалом, и более производительная система охлаждения.

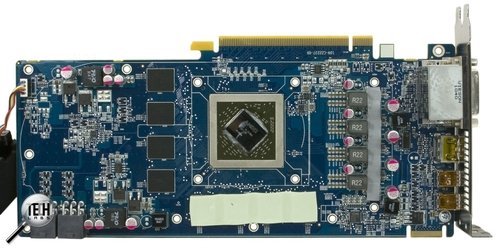

Компоновка элементов и дизайн печатной платы видеокарты Sapphire Radeon HD 6850 1024Mb 256bit Toxic (11180-03) выглядит несколько необычно.

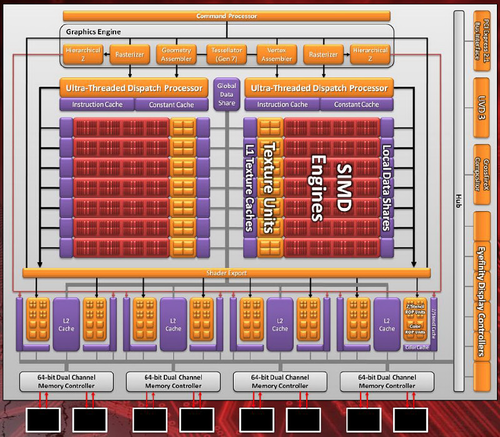

Дело в том, что по дизайну платы и набору используемых элементов она абсолютно идентична эталонной карте AMD Radeon HD 6870, тогда как эталонная HD 6850 выглядит совершенно по другому. Между тем, в норме использование совершенно другой печатной платы может быть оправдано значительными различиями в используемых GPU, разрядности шин и энергопотреблении. Но все это не про HD 6870 и 6850. Ведь карты построены на одном и том же графическом процессоре (в случае с HD 6850 просто отключена часть блоков), используют по восемь чипов памяти, попарно подключенных  к четырем 64-битным контроллерам, а общее энергопотребление решений отличается лишь на 20% (151 против 127 Вт). Поэтому факт использования AMD различных печатных плат, для практически идентичных видеокарт кажется странным. Ну а поскольку Sapphire Radeon HD 6850 1024Mb 256bit Toxic (11180-03) является разогнанным вариантом, третье отличие от старшей модели – потребляемая мощность – нивелируется. Так что решение Sapphire использовать для этой карты тот же дизайн, что и для Radeon HD 6870, выглядит вполне логичным.



Отличительной чертой платы является расположение импульсного преобразователя питания GPU около видеовыходов, то есть на максимальном удалении от разъемов запитки. Трудно сказать, зачем это было сделано, поэтому не будем мнить себя умнее разработчиков AMD/Sapphire и называть такую компоновку нелогичной. Преобразователь построен по четырехфазной схеме с использованием интегральных сборок, состоящих из пары силовых полевых МОП-транзисторов и комбинированного драйвера. Управление их работой осуществляется ШИМ-контроллером CHL8214 производства компании CHiL Semiconductor. Чип поддерживает интерфейс I2C, а значит, позволяет программно управлять модулируемым напряжением и осуществлять мониторинг.



Однофазный понижающий преобразователь напряжения питания чипов памяти построен с использованием обыкновенных полевых транзисторов, управляемых контроллером uP6122 компании uPI Semiconductor, что в принципе вполне адекватно их энергопотреблению.



Для подключения к паре 12-вольтовых линий блока питания на текстолите распаяны два шестиконтактных разъема, как и на референсной HD 6870.



Видеопамять организована на гигабитных чипах Hynix H5GQ1H24AFR T2C с номинальной частотой 1250 (5000) МГц, что на четверть выше штатного клокинга памяти эталонной Radeon HD 6850 и на 50 % больше заводского разгона SAPPHIRE TOXIC HD 6850 (относительно эталона). Таким образом, запас для оверклокинга памяти у карты есть и очень приличный.

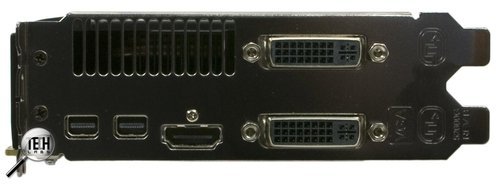

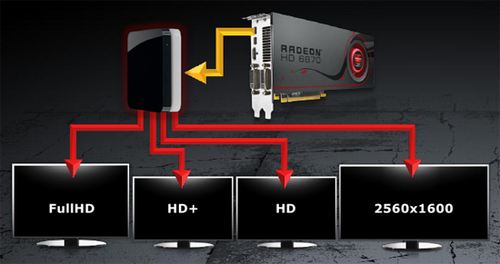

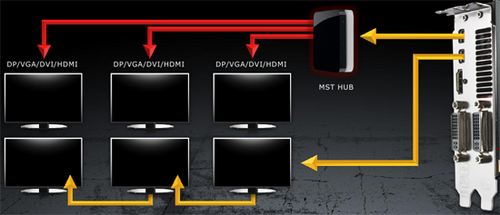

Набор видеовыходов SAPPHIRE TOXIC HD 6850 можно смело назвать исчерпывающим. На задней панели карты представлены один Dual Link DVI-I, один одноканальный DVI-I, один HDMI 1.4a и два Mini-DisplayPort (спецификация DisplayPort 1.2).

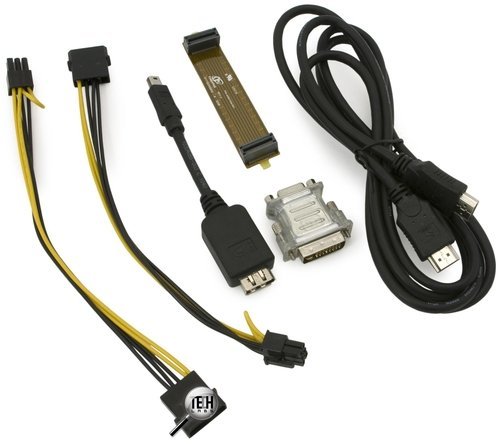

В комплекте поставки продукта присутствуют переходники с Mini-DisplayPort на DisplayPort и с DVI-I на D-Sub с помощью которых, можно реализовать соответствующие видеовыходы.

Определенного внимания заслуживает и кабель HDMI длинной 1.8 м. В магазине за такой пришлось бы выложить около $10.

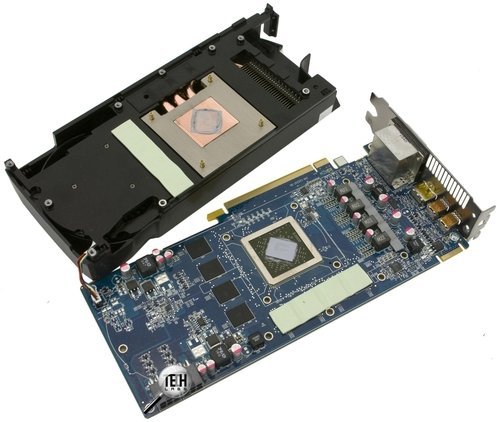

Система охлаждения Sapphire Radeon HD 6850 1024Mb 256bit Toxic (11180-03) отличается довольно сложной конструкцией, основной отличительной особенностью которой является отвод тепла буквально от всех элементов, имеющих значительное тепловыделение. Большая алюминиевая плита с покрытием черного цвета, накрывающая практически всю поверхность текстолита, через пластичный термоинтерфейс контактирует с восемью чипами памяти и четырьмя интегральными ключевыми сборками импульсного преобразователя напряжения питания графического процессора.

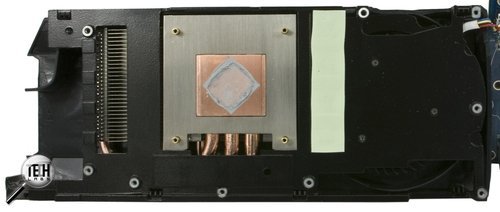

Для самого GPU предусмотрен отдельный радиатор, состоящий из непосредственно контактирующей с кристаллом медной сердцевины, трех тепловых трубок и пакета тонких алюминиевых пластин.





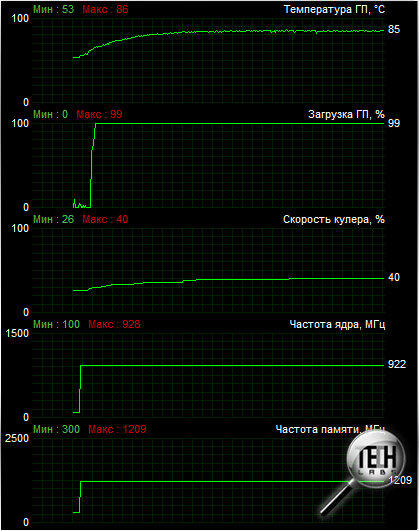

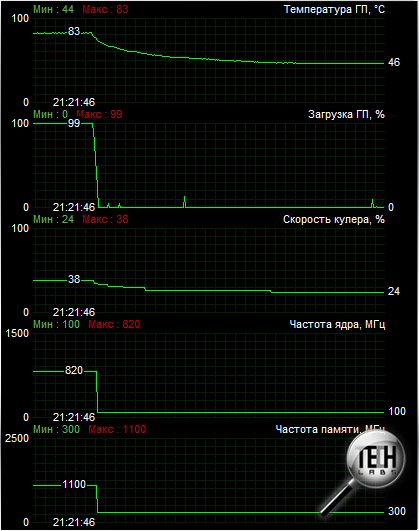

Обдувается все это радиальным вентилятором с диаметром крыльчатки 70 мм. Скорость вращения лопастей регулируется с помощью широтно-импульсной модуляции автоматически, но есть возможность и ручной настройки с помощью программных средств.

Сверху вся конструкция прикрыта сплошным пластиковым кожухом, благодаря которому основная часть всасываемого вентилятором воздуха выбрасывается за пределы корпуса ПК через перфорированные отверстия на крепежном кронштейне.
