Достойное золото: модульный БП FSP Aurum CM 750 (AU-750M)

Сегодня мы знакомим наших читателей с недавно побывавшим на тестовом стенде лаборатории блоком питания Aurum CM 750 (AU-750M) производства компании FSP Group. Новый модельный ряд AURUM GOLD CM 90 Plus, представленный на сегодняшний день тремя моделями FSP Aurum CM 550 (AU-550M), FSP Aurum CM 650 (AU-650M) и FSP Aurum CM 750 (AU-750M) мощностью 550 Вт, 650 Вт и 750 Вт соответственно, является флагманской линейкой производительных блоков питания БП FSP, ориентированных на использование в мощных игровых системах.

В семействе AURUM GOLD CM 90 Plus, как и положено топовой линейке, воплощены все самые современные технологические наработки компании, такие как чип FSP MIA IC для высокой производительности и надежной защиты, технология Arrow Flow для эффективного охлаждения компонентов, система плоских кабелей Low Profile Flat Cabling для оптимизации воздушных потоков внутри корпуса ПК, а также новая схемотехника шин 12 В, Hybrid Synergy 12V Rail Design, обеспечивающая максимальную нагрузку каналов питания при использовании любых типов видеокарт.

Кроме того, для блоков питания AURUM CM характерен элитный дизайн корпуса с «объемным» покрытием, а также высокий КПД, соответствующий требованиям стандарта 80PLUS Gold.

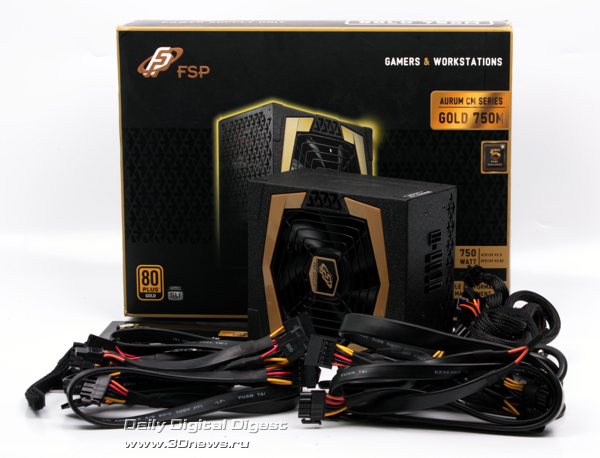

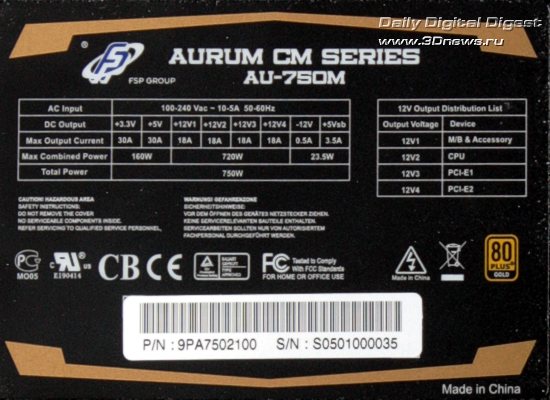

Розничная упаковка FSP Aurum CM 750 (AU-750M) проста и функциональна: дизайн в темных тонах с характерными элементами золотистого оттенка, подчеркивающими «золотую» сертификацию модели. На обратной стороне упаковки размещено максимальное количество полезной информации о БП, включая паспортные характеристики входных и выходных цепей, полный расклад по кабельному хозяйству, сведения о ключевых технологиях.

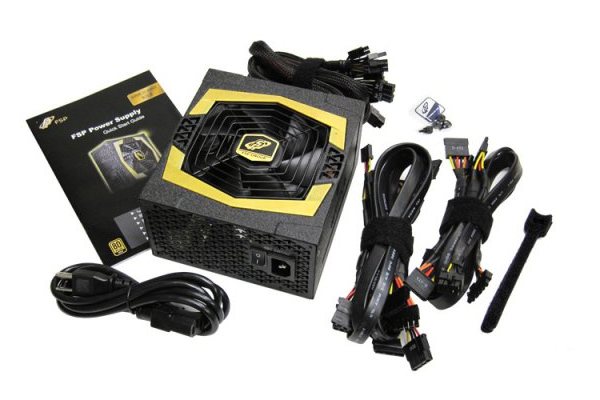

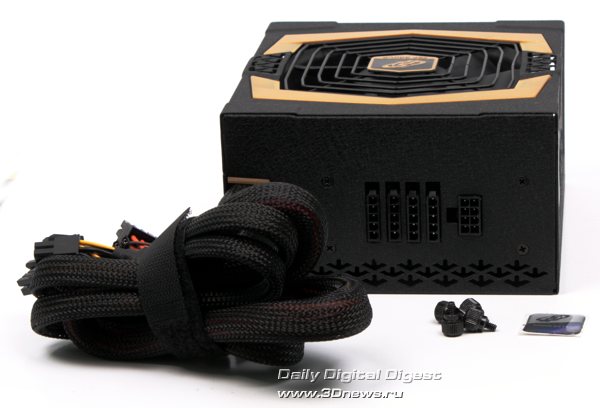

Внутри коробки мы находим собственно блок питания, комплект съемных кабелей, силовой кабель, стяжки на липучках, крепеж, инструкцию, гарантийный талон и наклейку с логотипом FSP. Как видите, в комплекте лишь то, что действительно необходимо для работы, без маркетинговых «рюшек» вроде дополнительных мешочков или сумочек.

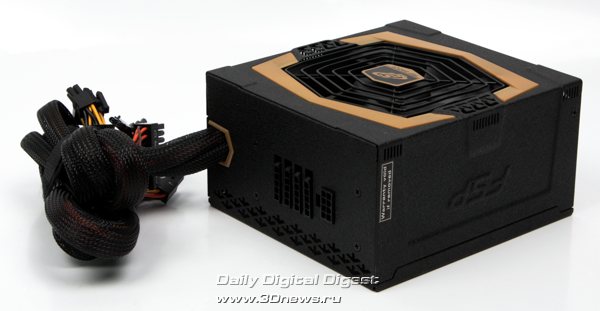

Принадлежность к «премиальной» элитной серии дизайнеры блоков питания FSP решили выразить не сувенирной комплектацией, а оформлением дизайна самого блока питания. Уникальное шероховатое «объемное» покрытие почему-то названо в пресс-релизе «покрытием под гранит», хотя, на ощупь это напыление напоминает скорее поверхность антрацита. Что, впрочем, ни на йоту не умаляет благородного вида блока с золотыми элементами оформления логотипа и декоративного обрамления решетки вентилятора.

Как гласит официальное описание модели, «стрельчатая» вентиляционная решетка «обеспечивает хорошую вентиляцию и превосходное охлаждение», но есть все же подозрение, что решетка с отверстиями-стрелочками, пришедшая на замену привычной решетке с «сотами», скорее маркетинговое изобретение, нежели рациональное.

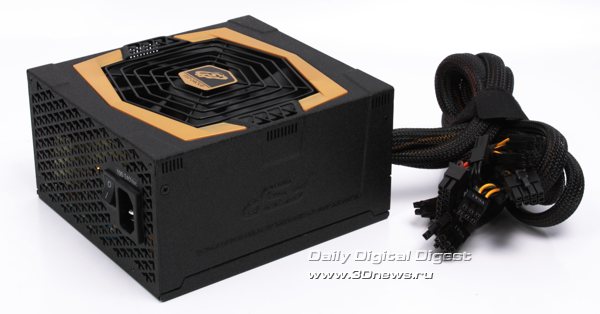

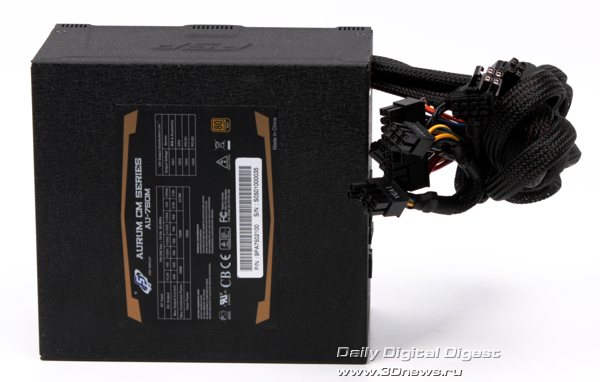

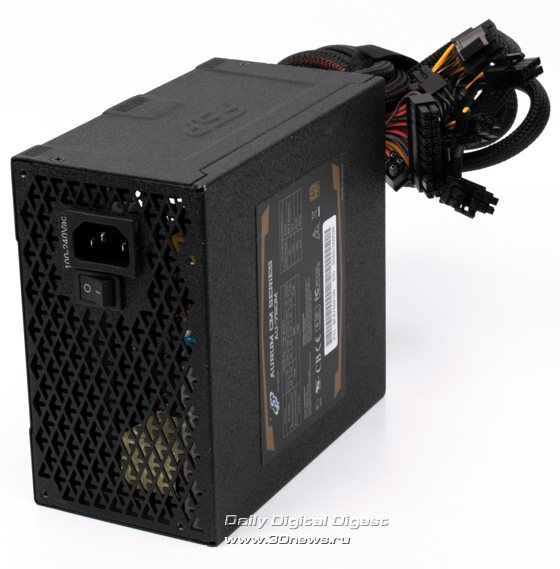

Компоновку корпуса можно назвать классической для большинства современных блоков питания с крупным вентилятором на нижней плоскости: разъемы для подключения модульных кабелей с противоположной стороны от внешней плоскости с выключателем, разъемом под силовой кабель питания и декоративной вентиляционной решеткой во всю нижнюю плоскость.

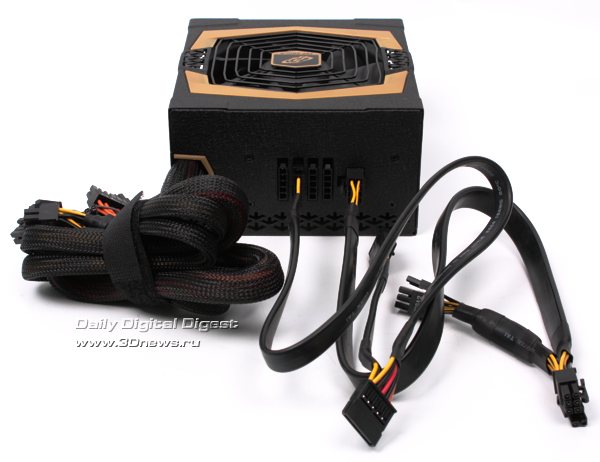

Система кабелей модели FSP Aurum CM 750 (AU-750M) включает в себя как встроенные, так и модульные элементы:

• встроенный 24(20+4)-контактный кабель основного питания системной платы ATX12V – 550 мм;
• два встроенных кабеля с 8(4+4)-контактными разъемами питания CPU – 550 мм + 100 мм;
• два встроенных и два модульных кабеля с 8(6+2)-контактными разъемами питания PCI Express – 550 мм + 100 мм;
• кабель питания с 3 разъемами SATA – 550 мм + 150 мм + 150 мм;
• кабель питания с 2 разъемами SATA и 2 разъёмами типа Molex – 550 мм + 150 мм + 150 мм + 150 мм;
• кабель питания с 2 разъемами SATA, 2 разъёмами типа Molex и разъемом питания Floppy – 550 мм + 150 мм + 150 мм + 150 мм + 150 мм;
• кабель питания с разъемом SATA и разъёмом типа Molex – 550 мм + 150 мм.

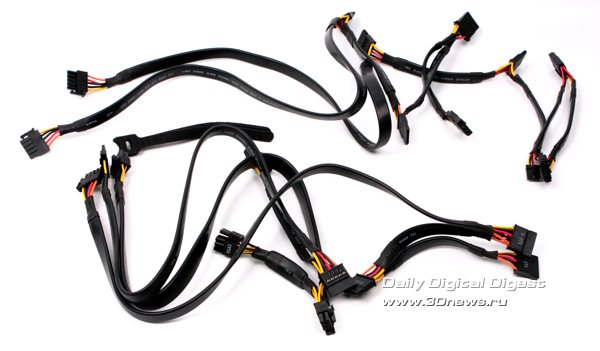

Ключевая особенность дизайна съемных кабелей из комплекта блока питания FSP Aurum CM 750 (AU-750M) – плоские шлейфы, позволяющий при надлежащей укладке оптимизировать потоки охлаждающего воздуха внутри корпуса системы.

Серия блоков питания AURUM CM поддерживает новую технологию FSP MIA IC (Multiple Intelligence Ability). Новый чип MIA IC, на разработку которого, согласно официальным данным, в FSP затратили порядка 3 лет, позволяет добиться максимальной производительности при обеспечении высокой степени защиты системы по всем ключевым параметрам, включая защиту от перенапряжения (OVP), недостаточного напряжения (UVP), перегрузки по току (OCP), короткого замыкания (SCP) и перегрузки по мощности (OPP). Иными словами, чип MIA IC представляет собой универсальный запатентованный контроллер, на который возложено управление большинством ключевых функций БП.

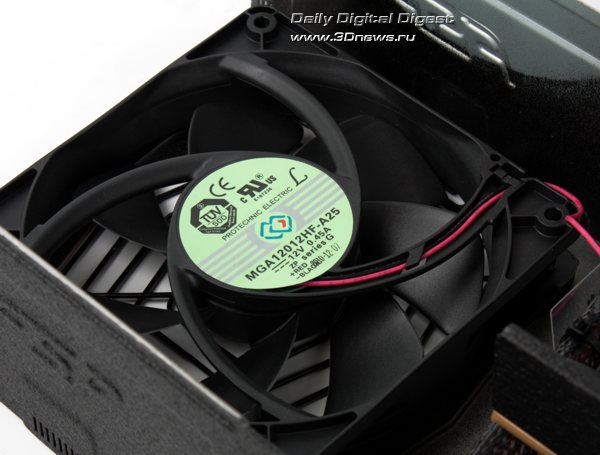

Система охлаждения блока питания FSP Aurum CM 750 (AU-750M) выполнена на базе 120-мм вентилятора MGA12012HF-A25 производства компании Protechnic Electric. Ключевые характеристики вентилятора таковы: гидродинамические подшипники (FDB), напряжение питания 12 В, максимальный ток 0,4 A, максимальная скорость вращения 2400 об/мин, максимальный воздушный поток 84,8 кубического фута в минуту (CFM), 2-проводная система питания и управления с PWM, габариты 120 х 120 х 25 мм. Максимальный шум системы охлаждения заявлен на уровне менее 21 дБ.

В серии Aurum CM применена «фирменная» технология Arrow Flow, хорошо известная по предыдущим блокам питания премиальных серий FSP. Суть технологии сводится к тому, что в процессах, формирующих оптимальную аэродинамику охлаждающих потоков воздуха внутри блока питания, задействованы все элементы конструкции, включая специальный профиль ребер лопастей вентилятора, вентиляционные отверстия, профили радиаторов охлаждения и даже компоновку крупных элементов схемы.

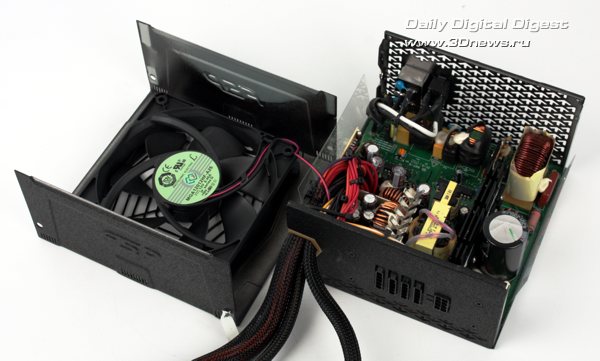

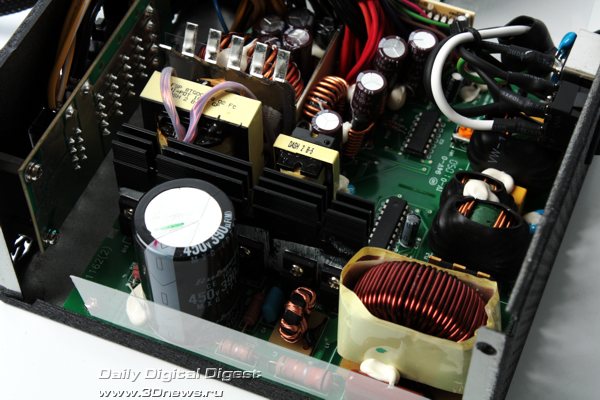

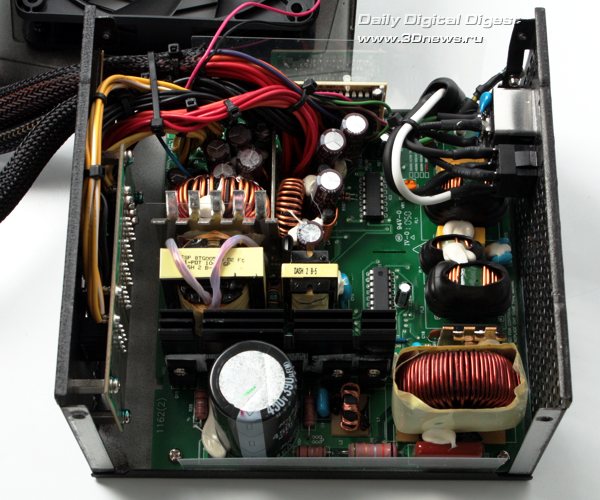

Первичные цепи преобразователя напряжения выполнены по однотактной схеме, с применением электролитического конденсатора номиналом 390 мкФ, 450 В. Все электролитические конденсаторы, используемые при производстве блока питания FSP, имеют японское происхождение и отличаются длительным сроком эксплуатации при максимальной температуре до 105°C.

Радиаторы системы охлаждения невелики, что является следствием применения современной схемотехники с высоким КПД и небольшим рассеиванием энергии в виде тепла. Монтаж, пайка, крепление крупных компонентов и изоляция в критичных местах выполнены качественно.

Со времени наших последних статей о блоках питания методика тестирования, применяемая в нашей лаборатории, изменений не претерпела. График, составляемый по результатам исследования коэффициента полезного действия (КПД) тестируемых блоков питания, содержит эталонные показатели по стандартам семейства 80PLUS, а также минимальные требования базового стандарта ATX12V версии 2.2.

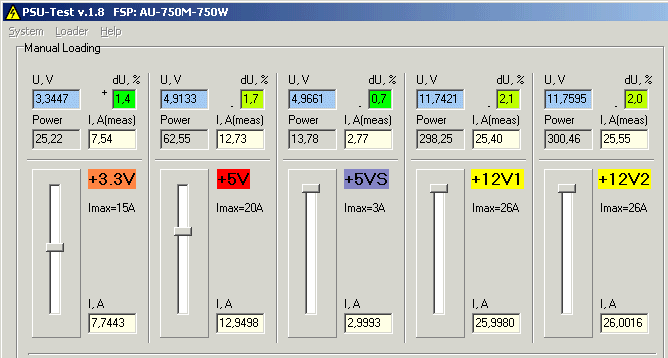

Заполняем параметры нагрузки тестового стенда согласно маркировке модели.

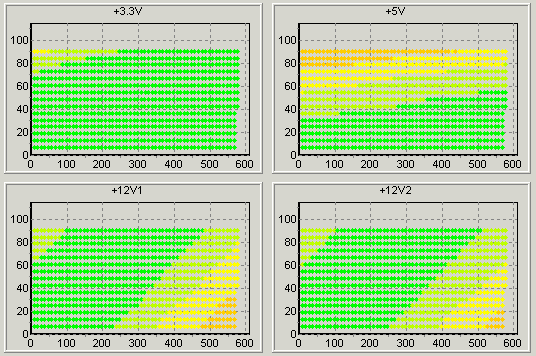

Прогон нагрузочных характеристик блока питания FSP Aurum CM 750 (AU-750M) при динамических нагрузках продемонстрировал предсказуемо стабильные результаты при вполне допустимых (не более 3% во всем диапазоне и не более 2% в реально рабочей области) отклонениях от номинала.

Результаты измерения статической нагрузки в процессе съёма характеристик для построения графика КПД полностью подтвердили заявленные производителем характеристики, равно как и стабильность блока питания в широком диапазоне нагрузок.

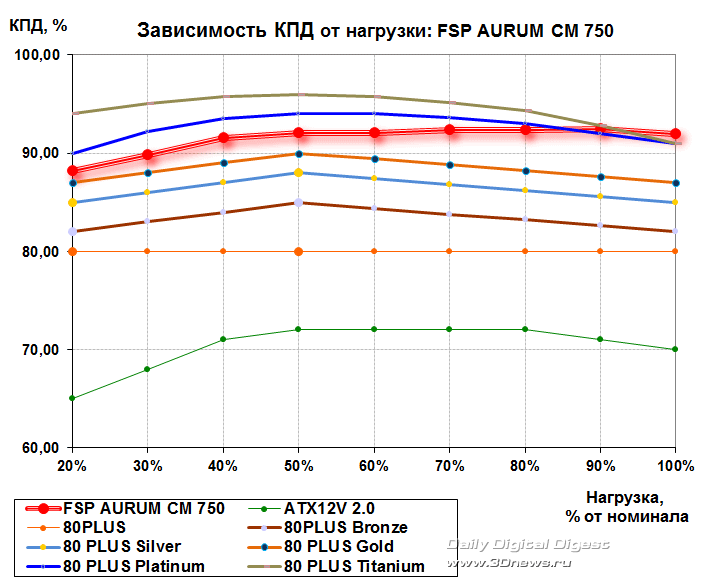

В результате получился вот такой график КПД, полностью подтверждающий «золотую» сертификацию блока питания FSP Aurum CM 750 (AU-750M).

Отличный дизайн, современная схемотехника, продуманная система модульных кабелей, эффективное тихое охлаждение и сертификат 80PLUS Gold – вот так выглядит список основных достоинств рассмотренного сегодня 750-Вт блока питания FSP Aurum CM 750 (AU-750M). Не исключено, что для кого-то ещё одним весомым дополнительным плюсом выбора этой модели станет тот факт, что новинка уже сейчас широко представлена в рознице и покупку не обязательно откладывать на потом.

Ценовые предложения в онлайн на модель FSP Aurum CM 750 (AU-750M) сейчас весьма приятны для 750-Вт модели такого класса. Особенно с учетом характеристик, полностью подтверждённых нашим тестированием.
