Обзор материнской платы ASRock Fatal1ty P67 Professional на чипсете Intel P67
Спецификация
Источник: www.3dnews.ru
31 мая 2011 в 21:00
Сама марка возникла благодаря успеху киберспортсмена Джонатана Вендела (Johnathan Wendel), который выступает под ником Fatal1ty. Со временем он превратил свой никнейм в компанию, заключающую договора на совместную разработку геймерских комплектующих и периферии с производителями. Впервые на него обратила внимание компания Abit, вскоре после чего была выпущена линейка плат под брендом Fatal1ty. Впрочем, это не помогло Abit, и через несколько лет компания выбыла из турнира производителей материнских плат. Но в 2011 году системные платы Fatal1ty возвращаются в исполнении компании ASRock и первым продуктом новой серии стала модель Fatal1ty P67 Professional на чипсете Intel P67. Забегая вперед, отметим, что плата получилась очень мощной как в плане функциональности, так и по возможностям расширения. Кроме того, эта модель имеет неплохой набор функций разгона и поддерживает технологии AMD CrossFireX и NVIDIA SLI, что делает ее довольно привлекательной не только для геймеров, но и для оверклокеров.
| ASRock Fatal1ty P67 Professional | |
|---|---|
| Процессор | Разъем Socket LGA1155; Поддержка технологии Intel Turbo Boost |
| Чипсет | Intel P67 (PCH); Связь с процессором: DMI 20 Gb/s |
| Системная память | Четыре 240-контактных слота для DDR3 SDRAM DIMM; Максимальный объем памяти 32 Гбайт; Поддерживается память типа DDR3 1066/1333/1600/1866*/2133*; Возможен двухканальный доступ к памяти; Поддержка технологии Intel XMP |
| Графика | Три слота PCI Express x16; Поддержка технологии AMD CrossFireX; Поддержка технологии NVIDIA SLI/3-Way SLI |
| Возможности расширения | 2 x 32-битных PCI Bus Master слота; 2 x слота PCI Express x1; 12 x портов USB 2.0 (четыре встроенных + восемь дополнительных); 6 x портов USB 3.0 (четыре встроенных + два дополнительных); 2 x порта IEEE1394 (FireWire; один встроенный + один дополнительный); Звук High Definition Audio 7.1; 2 х сетевых контроллера Gigabit Ethernet |
| Возможности для разгона | Изменение частоты Bclk; изменение множителя; Изменение напряжения на процессоре, Vtt, PLL, памяти, чипсете и CCSA; Утилита ASRock F-Stream |
| Дисковая подсистема | 1 канал UltraDMA133/100/66/33 Bus Master IDE (VIA VT6330; с поддержкой до 2 ATAPI-устройств); Поддержка протокола SerialATA 3 Gb/s (четыре канала – P67, c поддержкой RAID); Поддержка протокола SerialATA 6 Gb/s (два канала – P67, c поддержкой RAID); Поддержка протокола SerialATA 6 Gb/s (четыре канала – 2x Marvell SE9120); Поддержка LS-120 / ZIP / ATAPI CD-ROM |
| UEFI | 64 Мбит Flash ROM; AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features; Технология ASRock Instant Flash; Утилита ASRock F-Stream; Поддержка профилей CMOS |
| Разное | Один порт для FDD, один последовательный порт, порты для PS/2 клавиатуры и мыши; Кнопки включения и перезагрузки, кнопка сброса CMOS; Семисегментный индикатор POST кодов; STR (Suspend to RAM); SP-DIF Out |
| Управление питанием | Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB; Основной 24-контактный разъем питания ATX; Дополнительный 8-контактный разъем питания; Поддержка технологии ASRock I.E.S. |
| Мониторинг | Отслеживание температуры процессора, системы, напряжений, скорости вращения шести вентиляторов; Технология SmartFan |
| Размер, мм | ATX форм-фактор, 244x305 мм (9.6 дюйма x 12 дюймов) |
Упаковка материнских плат серии Fatal1ty несет на себе портрет главного героя:

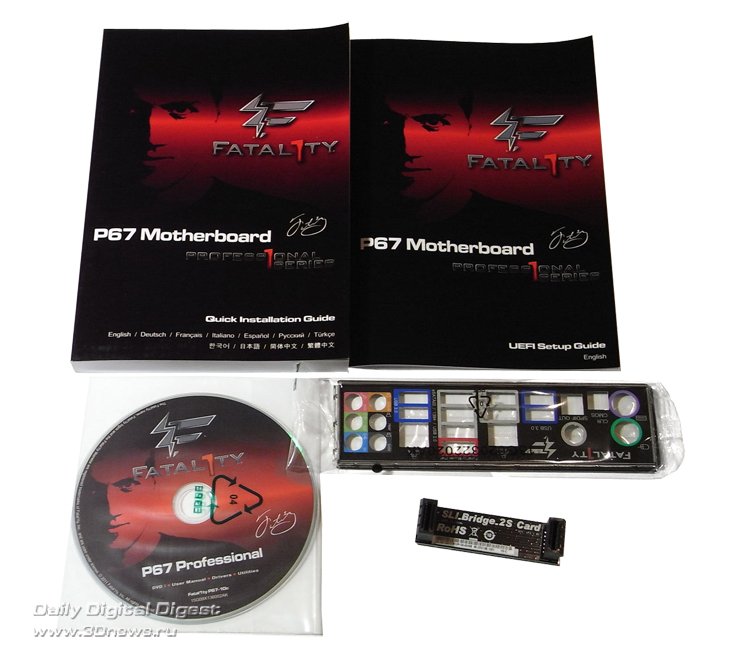

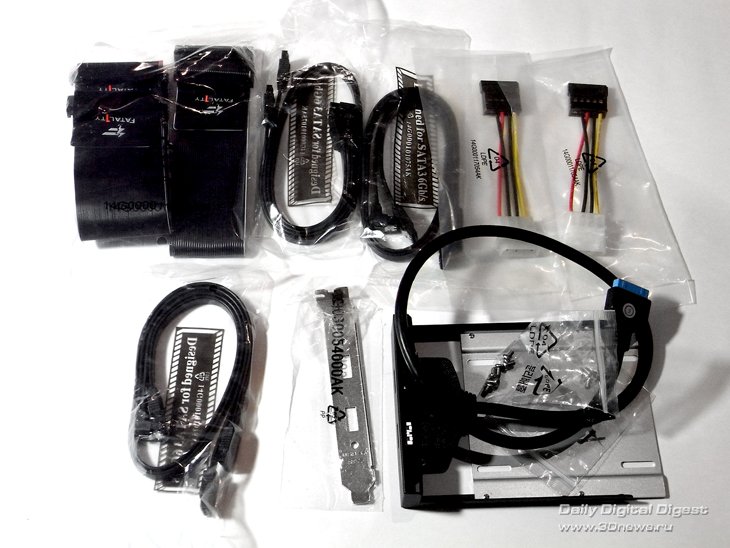

В коробке с платой обнаруживается следующее:
Комплектация платы имеет большое количество компонентов, но, на наш взгляд, не полностью соответствует уровню high-end продукта. В комплектации отсутствуют дополнительные планки с портами USB 2.0, FireWire и COM, что вынуждает пользователя докупать их отдельно. Подобные элементы встречаются в магазинах и стоят относительно недорого. А вот отсутствующие соединительные мосты CrossfireX в магазинах найти довольно трудно. Что касается SLI, то в коробке есть один мост SLI для конфигурации из двух видеокарт NVIDIA.

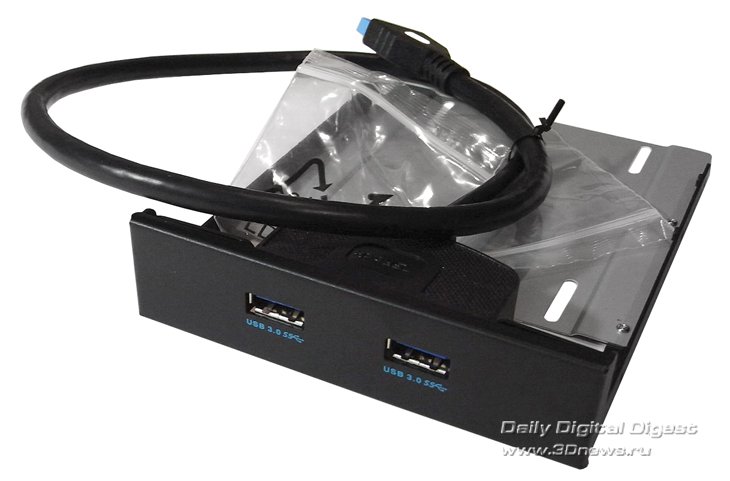

Тут же отметим, что вместе с платой пользователь получает панельку на лицевую часть корпуса с двумя портами USB 3.0. Причем она позволяет установить 2.5-дюймовый жесткий диск (речь идет о SSD-накопителях), а при необходимости ее можно разобрать и с помощью металлической планки вывести оба порта на заднюю панель корпуса.
Основное руководство пользователя выполнено в классическом стиле ASRock: краткая информация о функциях платы продублирована на большом количестве языков. При этом в руководстве отсутствует описание настроек BIOS, которое находится в тонкой брошюре на английском языке.

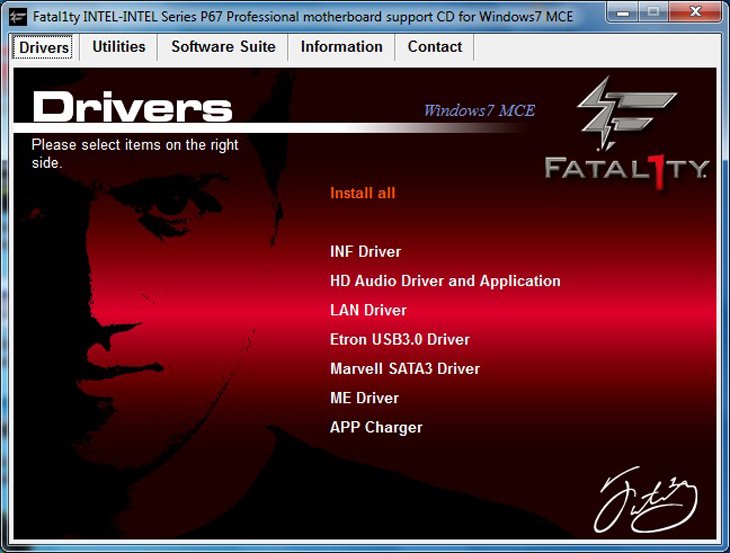

На DVD-диск записан полный набор драйверов и утилит, которые устанавливаются через удобную оболочку:

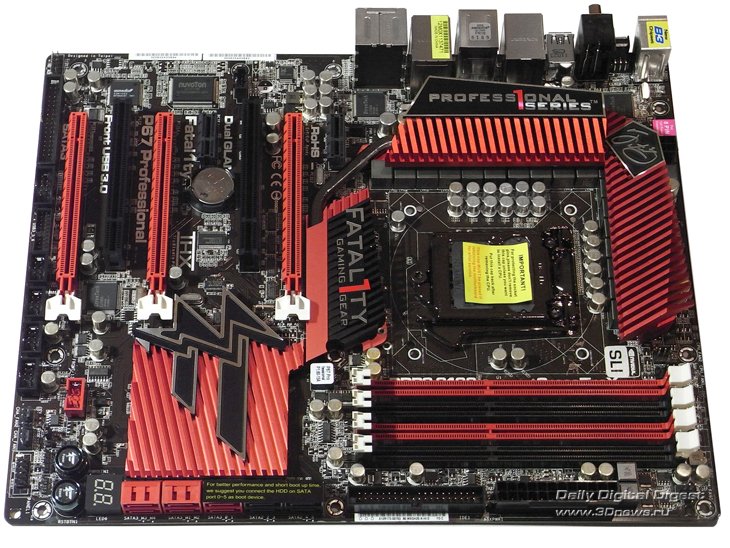

Материнская плата ASRock Fatal1ty P67 Professional производит впечатление серьезного продукта с высокой степенью интеграции. Это происходит благодаря массивной системе охлаждения, которая включает радиаторы на преобразователе питания, чипсете и на дополнительном мосту шины PCI Express. Кроме этого, на плате установлено большое количество слотов расширения и различных дополнительных контроллеров, также присутствует поддержка интерфейсов FDD и ParallelATA с весьма габаритными разъемами. В результате плотность компоновки приближается к максимально возможной.
Однако сложный дизайн PCB не ухудшил работу сборщика. В частности, основной и дополнительный разъемы питания установлены по краям платы, а первый PEG-слот расположен на удалении от слотов памяти и установленная видеокарта не блокирует защелки DIMM.

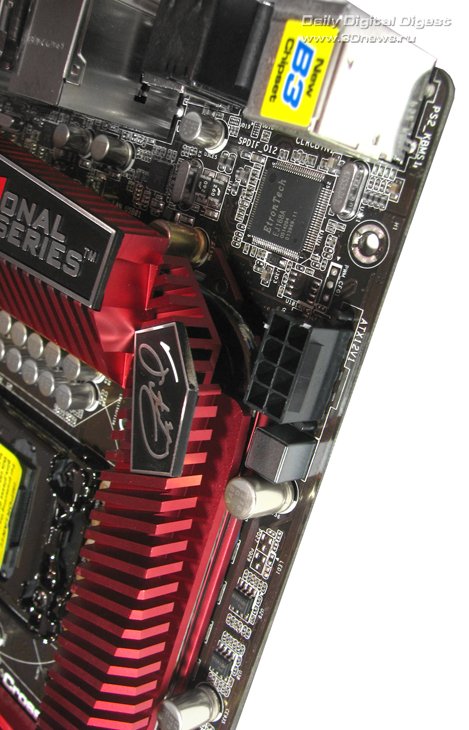

Дополнительный разъем питания имеет восемь контактов, но позволяет подключать 4-контактный кабель.
Рядом с процессорным разъемом установлены два разъема питания для соответствующего кулера: 4-контактный разъем CPU_FAN1 и 3-контактный CPU_FAN2. Кроме этого на плате присутствуют три 3-контактных разъема (рядом со слотами DIMM, около задней панели и на левом краю) и один 4-контактный (на левом краю платы).

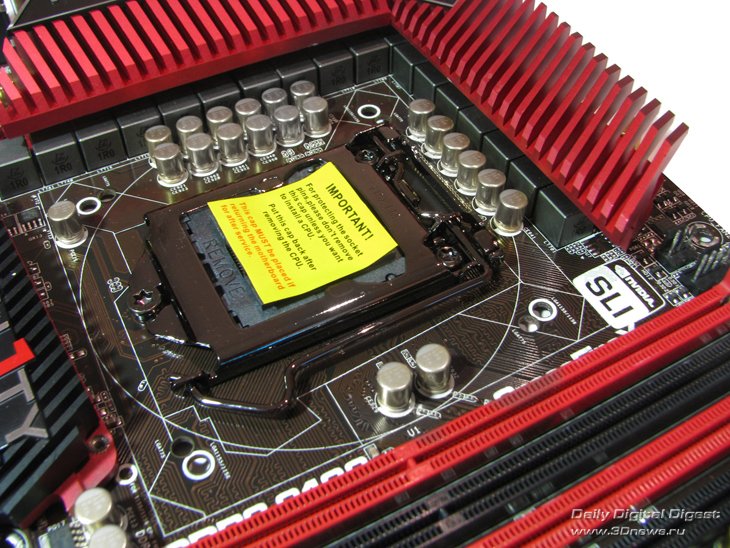

Отметим фирменную черту материнских плат ASRock, а именно два набора крепежных отверстий около процессорного гнезда, предназначенные для кулеров LGA1156 / LGA1155 и LGA775.

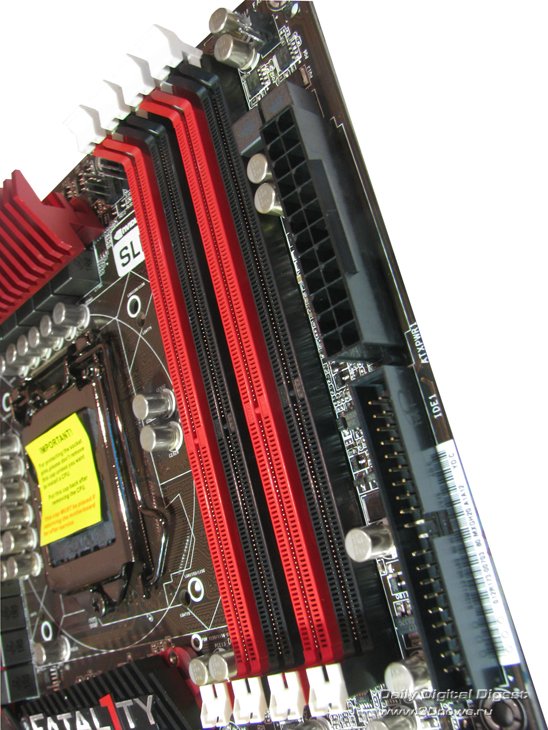

На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066 / 1333 / 1600 / 1866 / 2133 МГц, а максимальный объем памяти равен 32 Гбайт. Кстати, обратите внимание, что ASRock стал использовать такой же конструктив защелок слотов DIMM, что и компания ASUS.

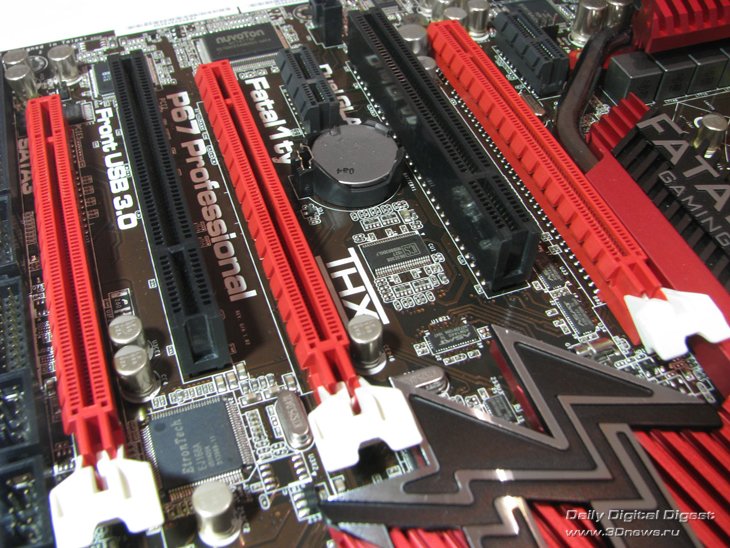

На плате установлено три слота PCI Express Graphics (все с защелками), которые предназначены для видеокарт. При установке одной видеокарты в первый PEG-слот на нее выделяется 16 линий шины, а при установке большего количества карт распределение линий между слотами осуществляется по схеме 8+8+4.

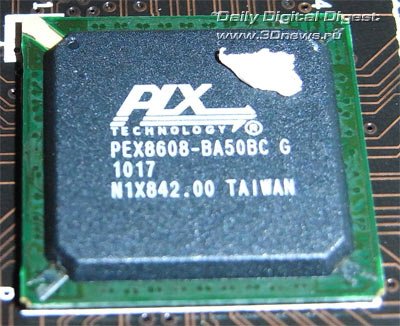

Причем для функционирования третьего PEG-слота на материнскую плату был добавлен PCI-E бридж PLX PEX8608, который «заимствует» линии шины от чипсета.
На наш взгляд это совершенно правильный подход при реализации третьего PEG-слота и большого количества дополнительных контроллеров. Напротив, high-end платы без дополнительного моста PCI-E имеют ряд пользовательских ограничений. Таким примером служит плата MSI P67A-GD80 в которой при установке в третий слот карты расширения х4 отключается половина возможностей расширения.

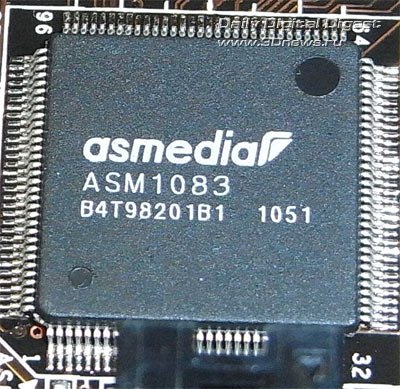

Кроме этого, на ASRock Fatal1ty P67 Professional установлено два слота PCI Express x1 и пара слотов PCI. Причем функциональность последних реализована с помощью дополнительного контроллера ASMedia ASM1083:
Плата ASRock Fatal1ty P67 Professional, благодаря чипсету P67, поддерживает четыре канала SerialATA 3 Gb/s и пару каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы, причем порты 6 Gb/s окрашены в красный цвет, а порты 3 Gb/s черные.

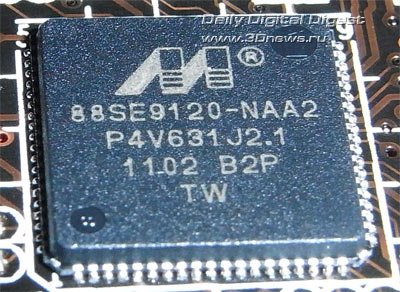

Также плата поддерживает четыре канала SerialATA 6 Gb/s с помощью двух дополнительных контроллеров Marvell SE9120 (красные порты SATA3_Mx).
На плате установлено два таких чипа
Суммарно пользователь может подключить к плате 12 жестких дисков (четыре SATA 3 Gb/s, шесть SATA 6 Gb/s и два PATA). Кстати, поддержка PATA реализована при помощи контроллера VIA VT6330.
Этот же чип поддерживает два порта FireWire
Также упомянем об одной фирменной особенности материнских плат ASRock: на задней панели платы расположен один порт SerialATA 6 Gb/s, который делит канал с портом SATA3_M4.

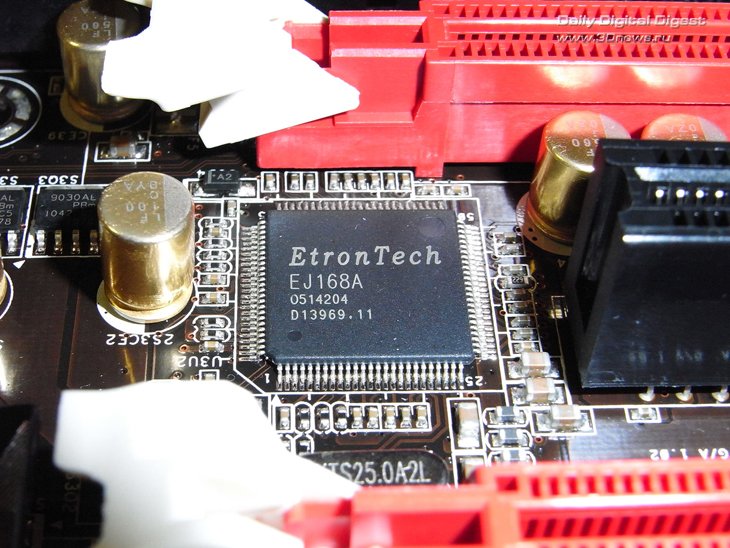

Что касается поддержки последовательной шины USB, то разработчики реализовали 12 портов USB 2.0 с помощью чипсета P67, а также шесть портов USB 3.0 с помощью трех контроллеров EtronTech EJ168A. При этом на задней панели расположено четыре порта USB 2.0 и четыре USB 3.0, а остальные подключаются при помощи планок (в комплекте одна планка с двумя портами USB 3.0).
На плате установлено три(!) таких чипа

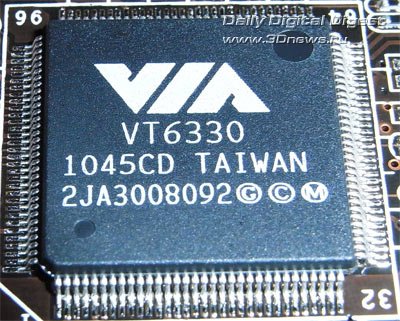

Кроме этого, материнская плата поддерживает другой вид последовательной шины – IEEE1394 («FireWire»). Для этого на плату установлен контроллер VT6330 производства VIA. В результате плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

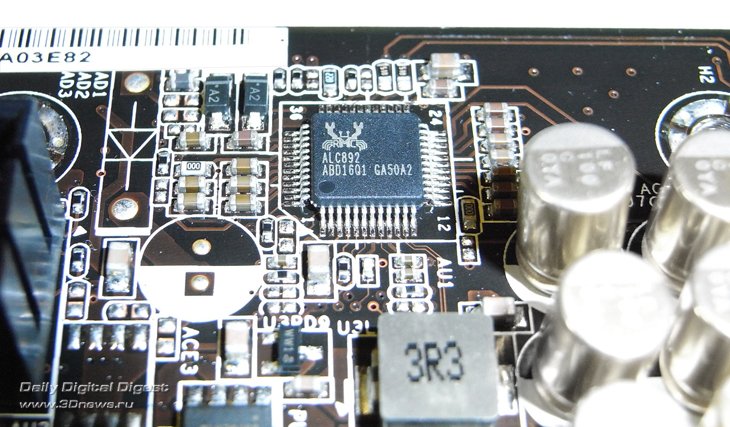

Плата ASRock Fatal1ty P67 Professional имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC892.

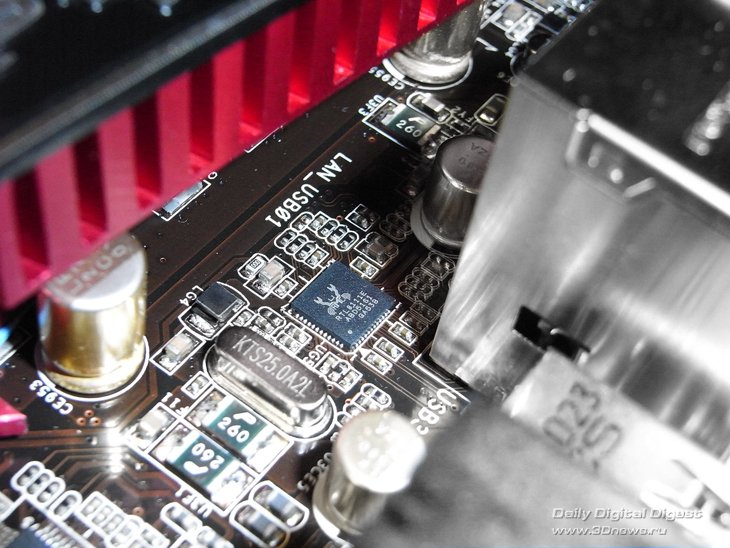

Несколько слов о сетевой подсистеме. На плате установлены два высокоскоростных сетевых контроллера Realtek RTL8111E (Gigabit Ethernet), каждый из которых подключен к отдельной линии шины PCI Express.
На плате установлено два таких чипа

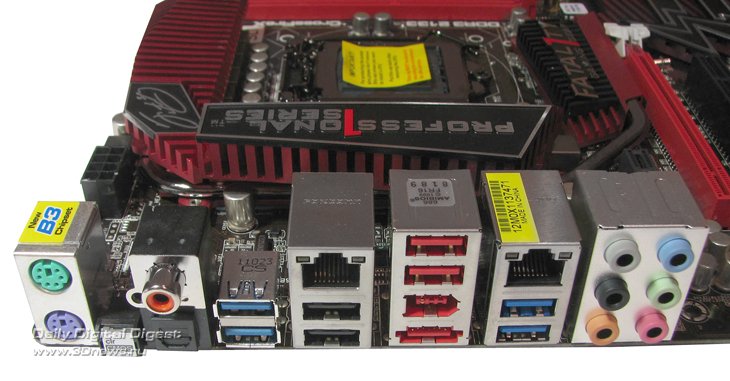

Соответствующие разъемы (RJ-45) выведены на заднюю панель платы, которая имеет следующую конфигурацию:
Обратите внимание на порты USB 3.0 (синего цвета), внешний порт SerialATA, порт FireWire, целых два порта PS/2, а также на наличие оптического и коаксиального S/PDIF выходов и на кнопку для сброса настроек CMOS. Тут же отметим, что плата поддерживает один COM-порт при помощи планки, которой, впрочем, нет в комплекте.

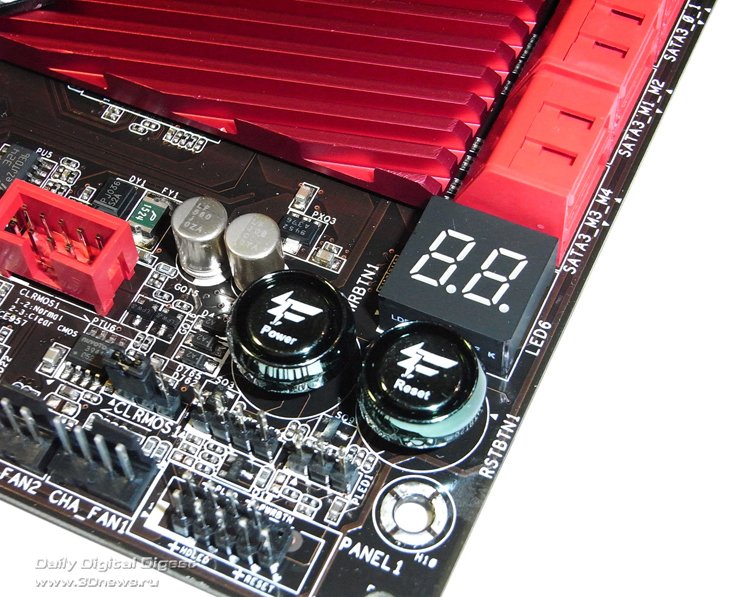

Кроме кнопки сброса CMOS, на плате установлены еще две кнопки: для включения и перезагрузки системы (Power, Reset). Рядом с ними располагается семисегментный индикатор POST-кодов, с помощью которого пользователь может произвести начальную диагностику системы при возникновении какой-либо проблемы.

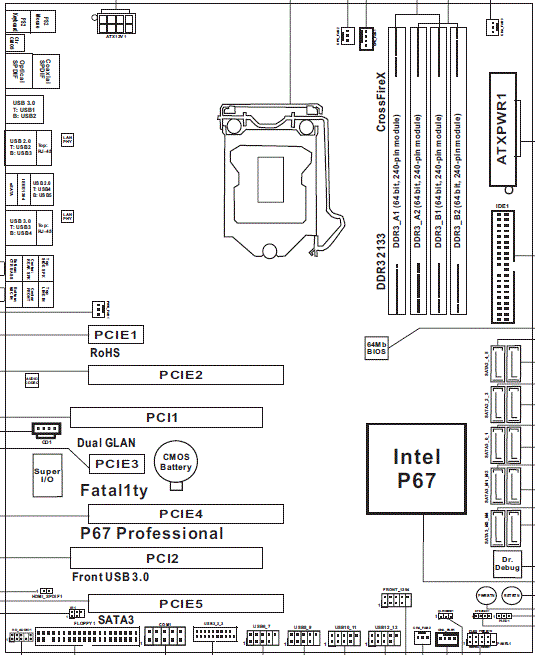

Традиционная схема компонентов:
Теперь поговорим о настройках BIOS.

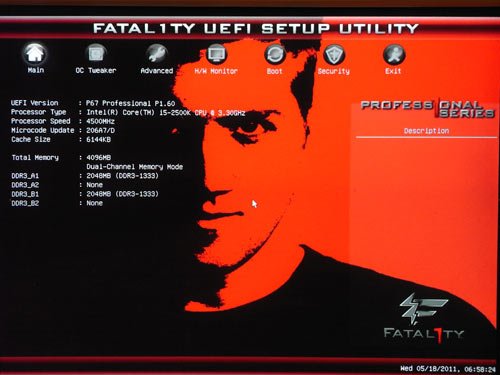

Материнская плата ASRock Fatal1ty P67 Professional поддерживает технологию UEFI и имеет графический интерфейс BIOS (код BIOS основан на версии AMI BIOS и его объем равен 64 Мбит).

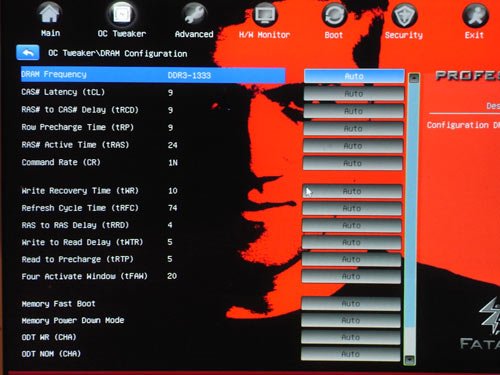

Все настройки памяти находятся в разделе функций разгона:

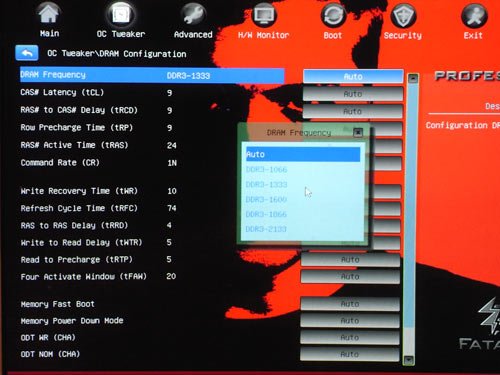

Там же есть параметр, который влияет на производительность – это установка частоты памяти.

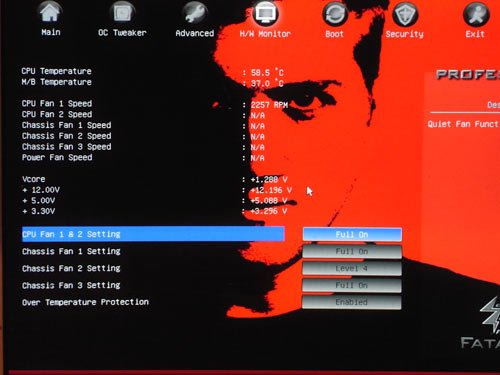

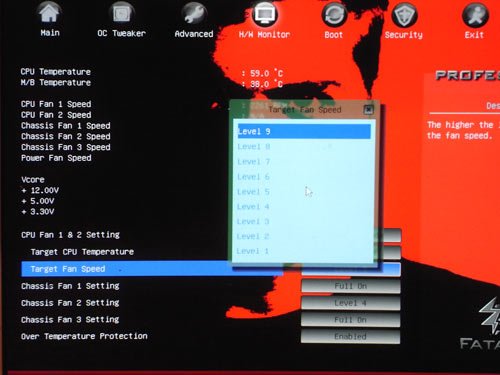

Рассмотрим раздел, посвященный системному мониторингу.
Материнская плата отслеживает текущую температуру процессора и системы, скорость всех (6) вентиляторов, а также уровни напряжений. Пользователь может управлять скоростью пяти вентиляторов (двух процессорных и трех CHA_FAN) с помощью функции Smart Fan:

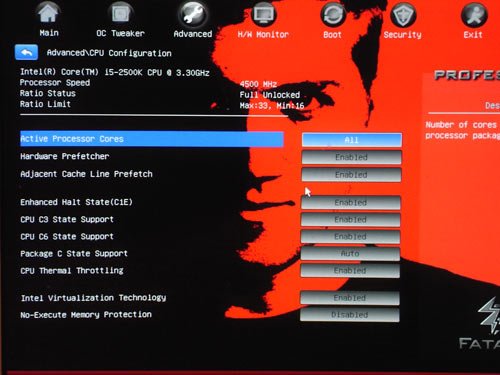

Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:

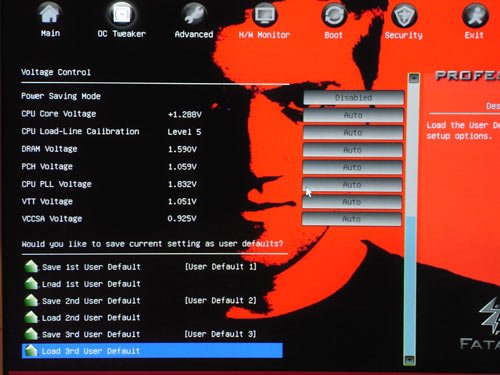

Кроме этого плата поддерживает три профиля BIOS. Соответствующие функции сохранения и загрузки расположены в разделе разгона:
С этой функцией обычно работает Windows-утилита ASRock OC DNA или одноименный раздел утилиты ASRock Extreme Tuning Utility, что позволяет оперировать профилями как файлами. Однако материнская плата Fatal1ty P67 Professional не поддерживает данную технологию. Впрочем, будем надеяться, что к моменту появления платы в широкой продаже программисты компании подлатают нужное ПО. Кстати, специально для серии Fatal1ty инженеры изменили интерфейс многофункциональной утилиты Extreme Tuning Utility и назвали ее F-Stream. Теперь она занимает почти весь экран и выглядит следующим образом:

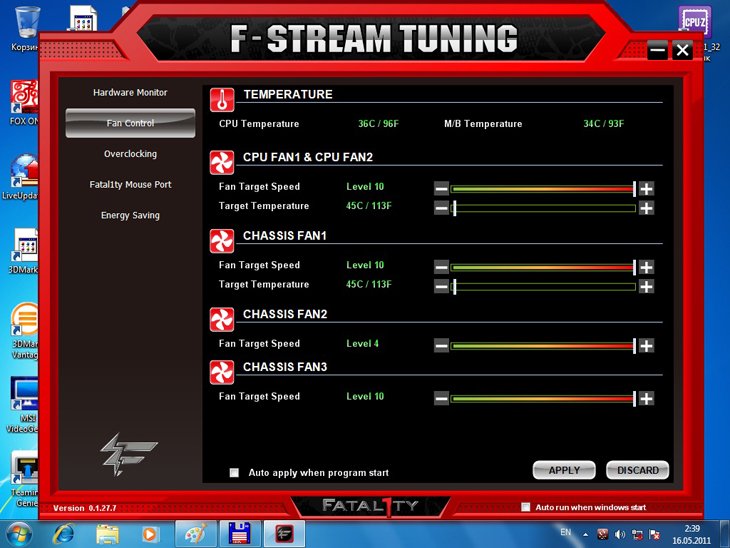

Перед вами раздел системного мониторинга и управления вентиляторами.

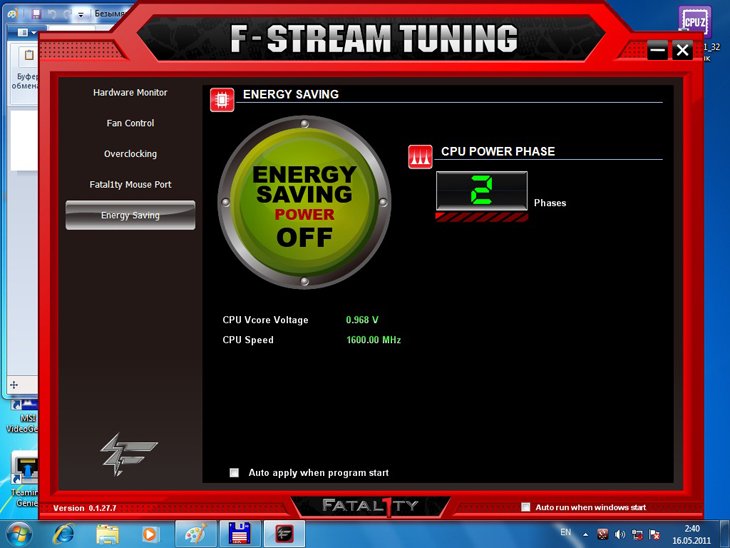

Также с помощью этой программы можно разгонять систему (об этом чуть позже) и экономить электроэнергию с помощью технологии ASRock I.E.S. (Intelligent Energy Saver):

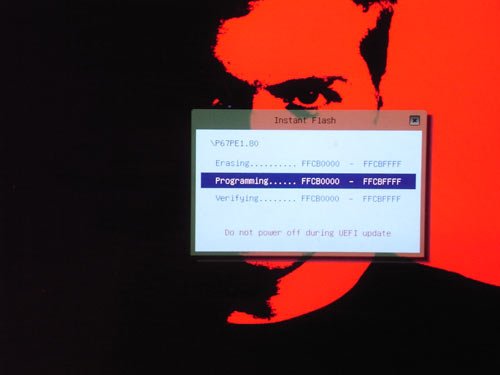

В заключение отметим, что для обновления прошивки предназначена встроенная утилита Instant Flash, текущая версия которой работает исключительно с флешками:
Тем не менее программная составляющая платы ASRock Fatal1ty P67 Professional еще далека от современного уровня. Так, отсутствует Windows-утилита для обновления BIOS, а интерфейс BIOS нуждается в улучшениях. Основная претензия к интерфейсу заключается в том, что портрет Fatal1ty мешает настраивать параметры. Конечно фанаты и геймеры будут в восторге, но добавить параметр «показывать или не показывать фон» займет у программиста пять минут на три строки кода.

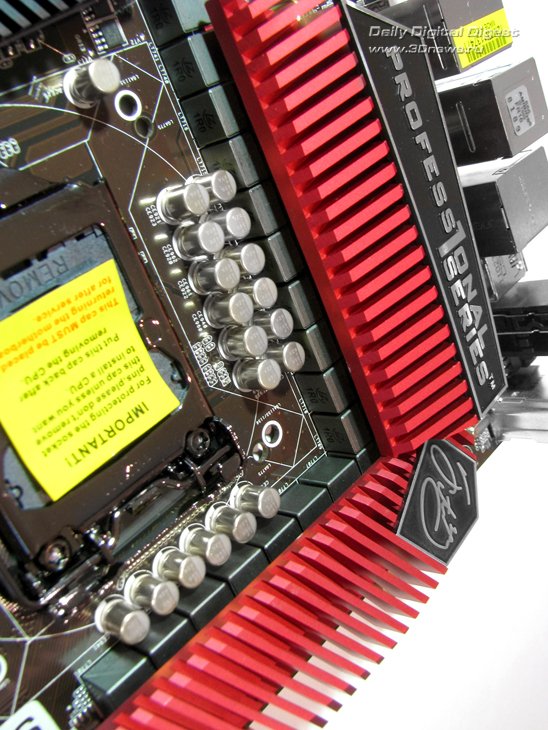

Прежде чем переходить к разгону, рассмотрим «цифровой» преобразователь питания, который соответствует 18-фазной схеме (16+2). В нем установлено четыре конденсатора емкостью 270 мкФ и 18 конденсаторов по 820 мкФ.
И, как мы уже отмечали, на силовых элементах PWM установлены массивные радиаторы, который улучшают тепловой режим платы при разгоне.

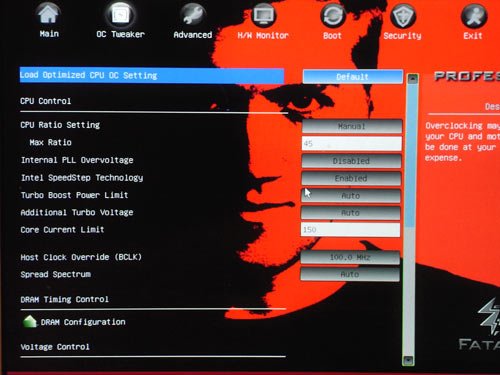

Функции разгона сосредоточены в разделе «OC Tweaker».
| Плата | ASRock Fatal1ty P67 Professional |
| Изменение множителя CPU | + |
| Изменение Bclk | от 95 до 110 МГц (1) |
| Изменение Vcore | от 0,6 В до 1,7 В (0,005 В) |
| Изменение Vmem | от 1,2 В до 1,8 В (0,015 В) |
| Изменение Vtt | от 0,661 В до 1,870 В (~0,013~0,065 В) |
| Изменение Vpll | от 1,586 В до 2,349 В (~0,01~0,04 В) |
| Изменение Vpch | от 0,780 В до 1,646 В (~0,01~0,046 В) |
| Изменение Vccsa | от 0,925 В до 1,2 В (~0,1 В) |

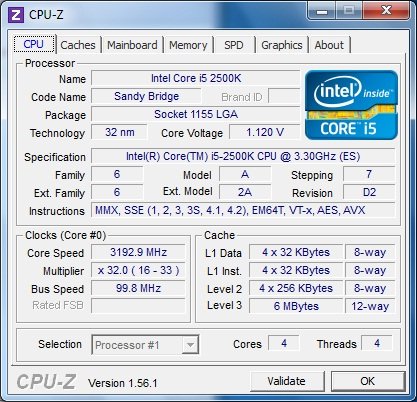

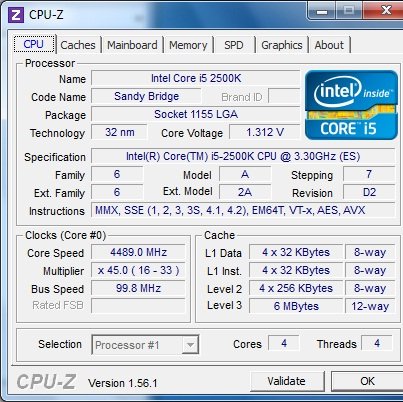

Теперь переходим к практическому разгону. Итак, плата ASRock Fatal1ty P67 Professional обеспечила стабильную работу тестового процессора серии K на частоте 4,5 ГГц при всех прочих настройках по умолчанию.

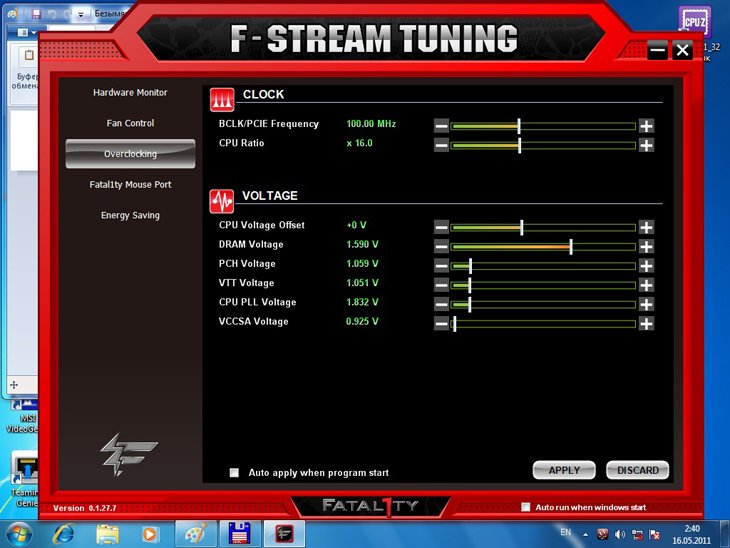

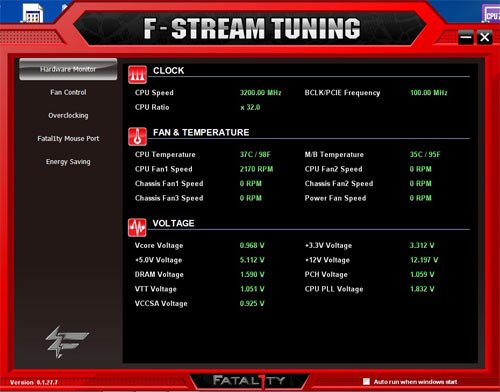

Тут же отметим утилиту ASRock F-Stream, в которой оверклокингу посвящен отдельный раздел:
Cтартовая частота Bclk:
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование | |
|---|---|
| Процессор | Intel Core i5-2400 (LGA1155; 3,1 ГГц; Sandy Bridge) |
| Кулер | Боксовый |
| Видеокарта | ASUS GTX 285 (NVIDIA GTX285; PCI Express x16) Версия драйвера: 260.99 WHQL |
| Звуковая карта | - |
| HDD | Hitachi Deskstar HDP725050GLA360 |
| Память | GoodRAM DDR3-1600 Play |
| Блок питания | Floston Energetix E2FP-1000W |
| ОС | MS Windows 7 32bit |

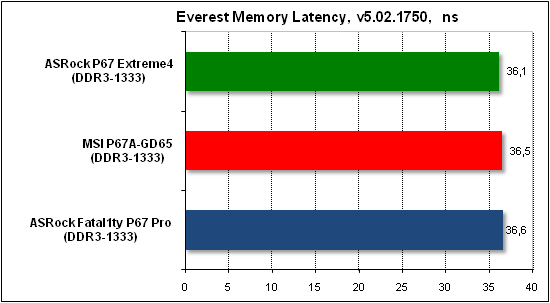

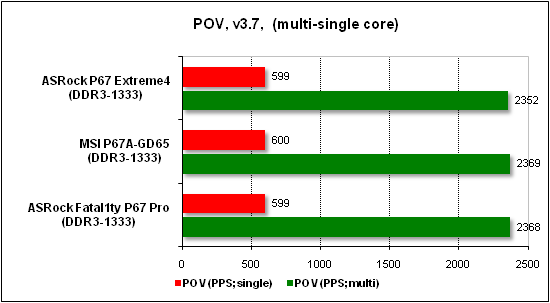

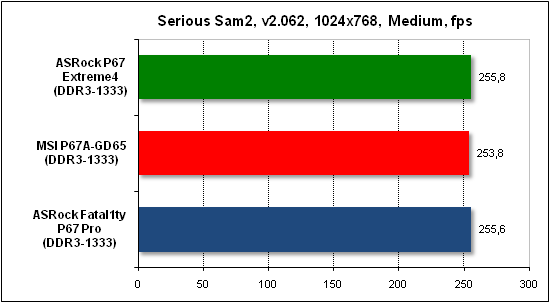

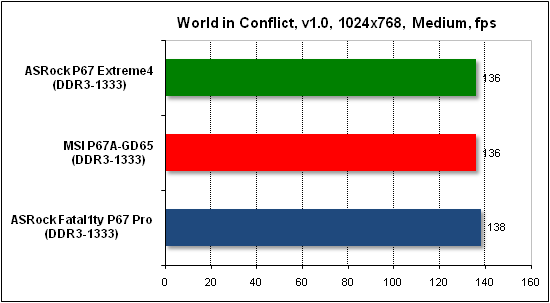

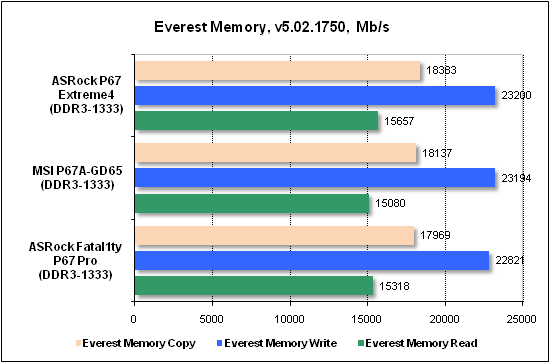

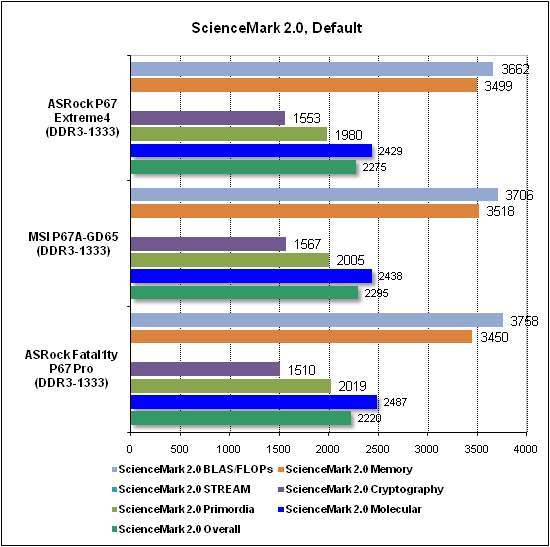

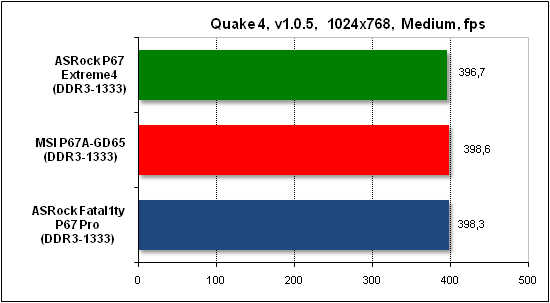

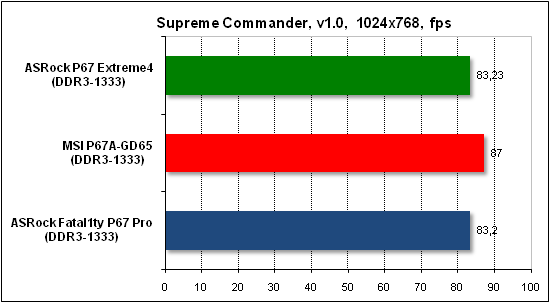

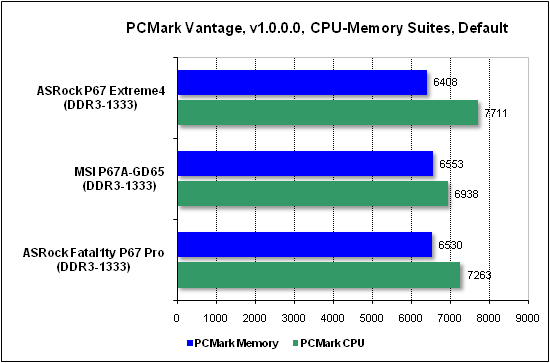

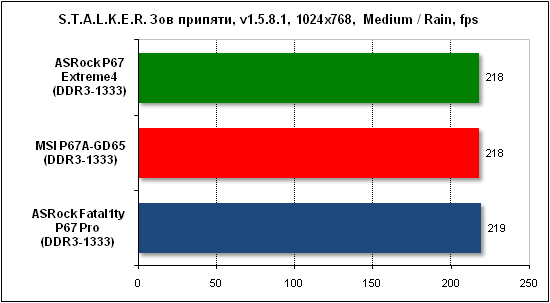

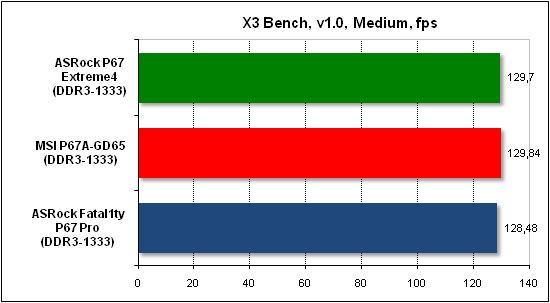

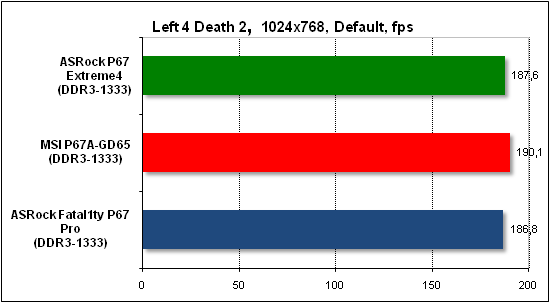

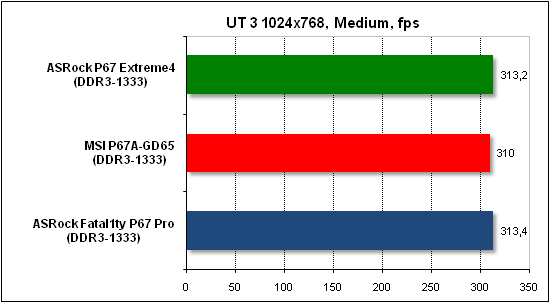

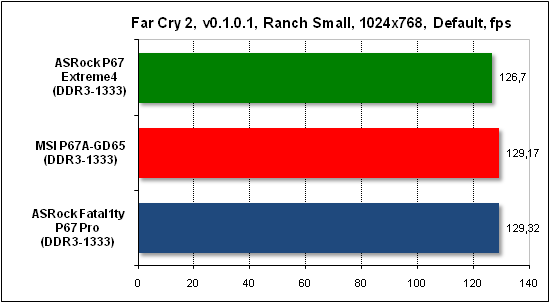

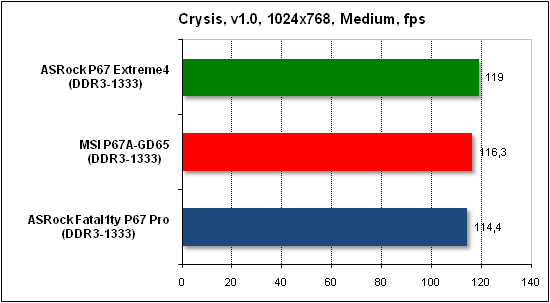

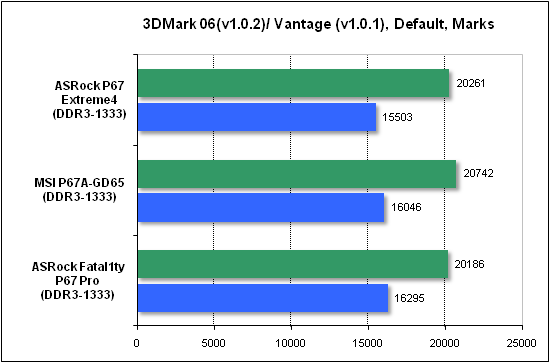

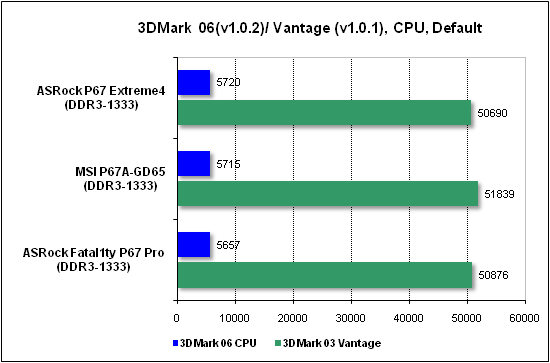

Вначале посмотрим на результаты синтетических тестов.

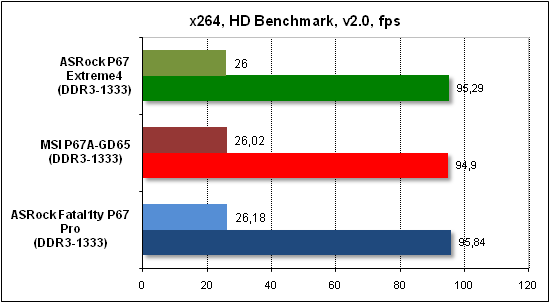

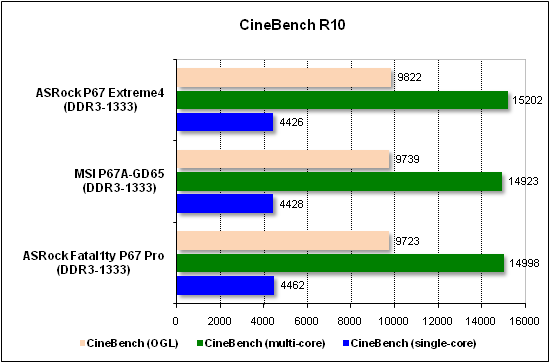

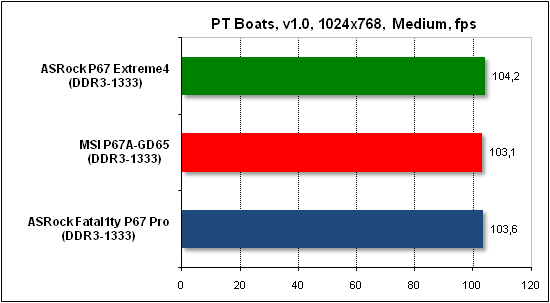

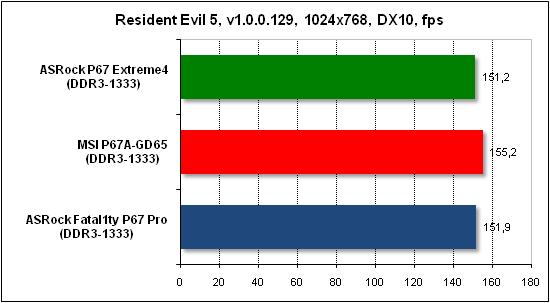

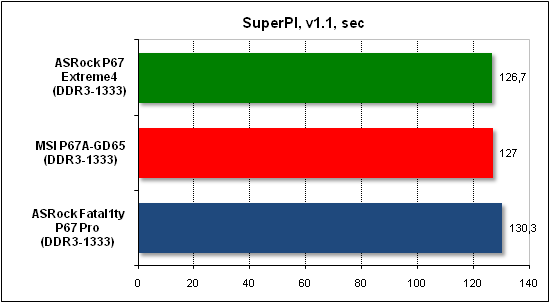

Результат SuperPI измеряется в секундах, т.е. меньше – это лучше.
Сжатие данных (WinRAR) измерялось в Кбайт/с., т.е. больше – это лучше.
Материнская плата ASRock Fatal1ty P67 Professional является самой мощной и многофункциональной моделью на чипсете Intel P67, которая побывала в нашей тестовой лаборатории. Ее возможности расширения по настоящему впечатляют и после каждого пункта хочется поставить восклицательный знак: два гигабитных сетевых контроллера, шесть портов USB 3.0, шесть каналов SerialATA 6 Gb/s. Этот список дополняют уже привычные интерфейсы: 12 портов USB 2.0, четыре канала SerialATA 3 Gb/s и два порта FireWire. Кроме того, инженеры ASRock уделили немало внимания поддержке устаревшего оборудования. Так материнская плата ASRock поддерживает FDD и ParallelATA, один последовательный порт (COM), два порта PS/2 и два слота PCI. Последний пункт довольно значимый, поскольку для реализации PCI инженерам пришлось установить дополнительный мост. Еще один мост был установлен для поддержки третьего PEG-слота, и благодаря ему при установке соответствующей карты расширения не происходит отключения половины устройств на плате. Кроме этого, наличие три PEG-слотов позволило реализовать такие технологии, как AMD CrossfireX и NVIDIA SLI. Также отметим несколько дополнительных функций, а именно поддержку интерфейса UEFI и наличие на плате трех полезных кнопок и семисегментного индикатора.
Пара слов о потенциальных недостатках. Во-первых, нам не совсем понравилась комплектация платы, которая не соответствует уровню high-end продукта. Впрочем, это можно сказать практически о всех современных платах, и данная тенденция весьма удручает. Однако розничная цена платы вполне разумная и мы не сочли нужным отнести комплектацию к минусам. Во-вторых, нам не понравилась программная составляющая платы. Это касается как недоработок интерфейса BIOS, так и недостатков фирменных утилит ASRock. Но чем хороши недостатки ПО, это тем, что они не касаются железа и всегда можно скачать улучшенную версию утилиты или новую прошивку, где перечисленные недочеты могут быть исправлены.
Далее посмотрим как плата ASRock Fatal1ty P67 Professional соответствует потребностям компьютерных энтузиастов. Для оверклокеров это вполне достойный продукт, который позволяет довольно прилично разогнать LGA1155-процессор. Естественно, для хорошего разгона необходим процессор с разблокированным множителем, то есть процессор серии K. А для геймеров плата также представляет интерес, поскольку ее одобрил один из лучших киберспортсменов старой школы Fatal1ty.
Плюсы:
Минусы:
Особенности платы:
Автор: Александр Митрофанов
