LG Flatron L206WU – 20-дюймовый монитор со встроенной USB-видеокартой
USB вместо DVI, или технология DisplayLink в мониторе
Источник: www.gigamark.com
1 июля 2008 в 00:00
Модель монитора, о которой пойдет речь в обзоре, является довольно специфическим продуктом, каких на рынке пока немного. Нет, с точки зрения характеристик, касающихся качества изображения, Flatron L206WU вполне тривиален: примененная 20-дюймовая ЖК-матрица типа TN+Film использует компенсацию времени отклика и технологию динамической контрастности (DFC).
Монитор интересен другим: он способен работать вообще без видеокарты, подключаясь к ПК или ноутбуку по интерфейсу USB.
Сравнительно молодая компания DisplayLink, основанная в 2003 году, предложила рынку устройств вывода графики решение, которое, казалось бы, давно лежало на поверхности. Суть его в следующем. До сих пор подключение устройств вывода изображения выполнялось с помощью сложного, дорогостоящего и быстро устаревающего интерфейса. При этом для его поддержки компьютер необходимо оснащать дополнительным устройством – видеокартой, которая реально необходима лишь при воспроизведении сложной 3D-графики. Во всех остальных случаях все ее функции можно возложить на любой другой аппаратный компонент (например, чипсет системной платы), либо вообще обойтись программной реализацией. (По этому пути пошел, в частности, рынок звуковых карт). Почему бы не использовать для подключения монитора другой интерфейс, более доступный и универсальный? Например, USB.
По сравнению с DVI или VGA, основными интерфейсами для мониторов, у USB имеется целый ряд весомых преимуществ. Во-первых, даже самые дешевые ноутбуки и ПК имеют как минимум 3 порта этого интерфейса. Во-вторых, их количество можно увеличить c помощью хабов, тем самым выстраивая сколь угодно сложное "дерево" устройств USB. В-третьих, шина USB в полной мере поддерживает механизмы конфигурирования и "горячего" подключения.
Единственная проблема – в пропускной способности. Для вывода полноцветного (24 бит) изображения в разрешении, допустим, SXGA (1280x1024) с частотой кадров 60 к/с, требуется канал 236 Мб/с. А USB 2.0 в режиме High Speed дает не более 50 Мб/с, и то при условии, что на шине нет других устройств. Следовательно, требуется обеспечить эффективное сжатие видеоинформации с коэффициентом хотя бы 5:1, и желательно без потерь качества. Отсюда вытекает еще одна неочевидная проблема – для поддержки нескольких мониторов нужен довольно мощный компьютер с большим объемом памяти. К счастью, сегодняшние ноутбуки и ПК от недостатка вычислительной мощности не страдают.
Компании DisplayLink одной из первых удалось справиться с этой нетривиальной задачей. Она предлагает наборы микросхем для USB-мониторов, док-станций и отдельных USB-видеокарт, а также соответствующие драйверы для Windows 2000 SP4, XP SP2 и Vista (только для 32-битных версий). Имеется также экспериментальная поддержка MacOS.
Принцип действия технологии DisplayLink следующий. Программное обеспечение, установленное на компьютере, имитирует работу стандартной графической карты, формируя кадры изображения непосредственно в оперативной памяти системы. Разработчик даже придумал специальное название такой виртуальной видеокарте – UGA, USB Graphic Card. Далее изображение программное сжимается (DipslayLink настоятельно рекомендует процессор с частотой не менее 1.2 ГГц и поддержкой SSE2) и передается по интерфейсу USB (или Wi-Fi, Ethernet, WUSB – лишь бы пропускной способности хватало) на аппаратный контроллер, встроенный во внешнюю видеокарту либо непосредственно монитор. Контроллер восстанавливает кадры и посылает их на стандартный интерфейс монитора, внутренний (LVDS) или внешний (VGA, DVI).

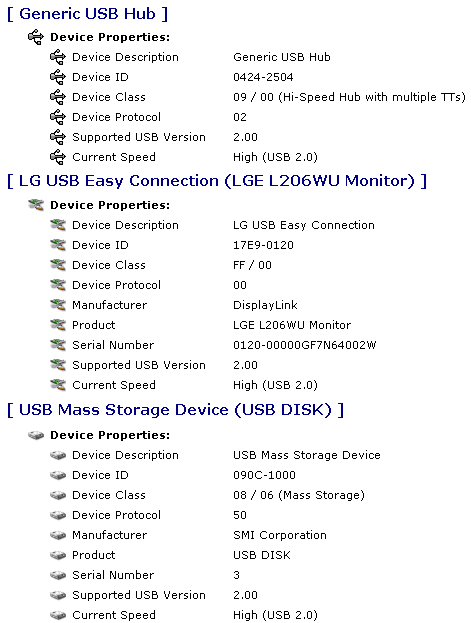

Монитор LG Flatron L206WU, который мы хотим рассмотреть, как раз построен на базе чипа DisplayLink. Он оснащен не только традиционными входами VGA и DVI, но и контроллером USB-видеокарты. Поэтому его можно подключать и как основной монитор – к видеокарте, и как дополнительный (второй, третий и т.д.). Кроме того, у него имеется еще два нисходящих порта USB: фактически в монитор встроен 4-портовый хаб, к одному из портов которого подключен контроллер DisplayLink, ко второму - флэш-диск с драйверами:

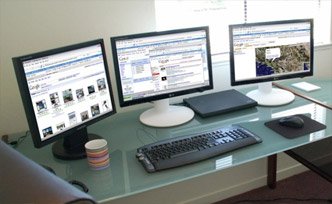

Благодаря наличию двух портов USB пользователь может подключать любую периферию, включая… еще один монитор LG L206WU. Длина такой цепочки из мониторов ограничивается только возможностями компьютера (так как ему требуется обрабатывать виртуальные видеокарты) и самого интерфейса USB (не более 5 хабов в цепочке):
Использование USB-монитора – наиболее простое и доступное решение проблемы подключения к ПК нескольких мониторов. Не отвлекаясь на перечисление тех задач, для которых требуется несколько мониторов (а их достаточно много – видеонаблюдение, панорамные панели и т.д.), отметим лишь, что найти хорошее решение не так-то просто. Как известно, не в каждую материнскую плату можно установить две и более видеокарты, а специальная многопортовая видеокарта стоит огромных денег. В ноутбуках тем более бывает один, максимум два выхода на монитор. Разного рода концентраторы VGA позволяют лишь дублировать картинку, чего зачастую недостаточно. А монитор с интерфейсом USB не требует никаких аппаратных затрат на подключение.
Правда, имеется целый ряд проблемных мест, ограничивающих сферу применения USB-видеокарт и мониторов. О них мы расскажем чуть позже.

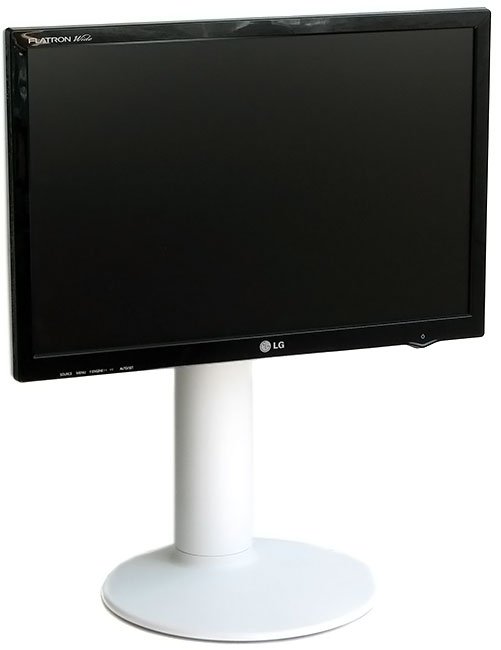

Рассматриваемый монитор по дизайну относится к с хорошо зарекомендовавшей себя серии Flatron с суффиксом "6", которой свойственен особый классический стиль и лаконичность в деталях.
Глянцевая черная окантовка экрана (небольшой ширины – 18 мм) выгодно контрастирует с матово-белым корпусом, выполненным из гладкого (панель) или зернистого (стойка и подставка) пластика. Форма корпуса очень простая: лицевая панель плоская, с прямыми гранями и слегка закругленными углами, обратная сторона имеет вид усеченной пирамиды.
Кнопки, по числу и функциям обычные для LG (Source, Menu, Auto/Set, две навигационные), расположены на нижней кромке и снабжены отлично читаемыми подписями.
Единственное украшение – галочка-индикатор, меняющий цвет с темно-синего на оранжевый (его можно отключить).

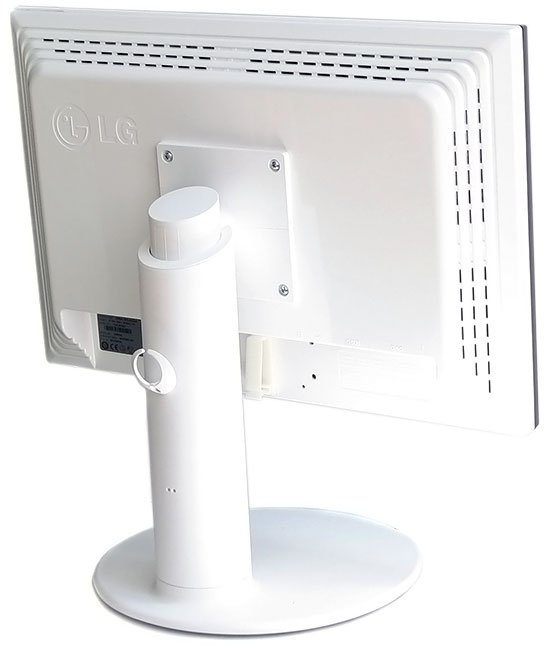

Основание подставки имеет форму большого плоского круга. Цилиндрическая стойка крепится в середине обратной стороны экрана, ее можно легко демонтировать для установки монитора на кронштейн.
Следует отметить, что подставка модели L206WU полнофункциональна – допускает и подъем экрана (хотя монитор и так возвышается над столом), и поворот в портретный режим.
Для профессионального использования это немаловажный момент.

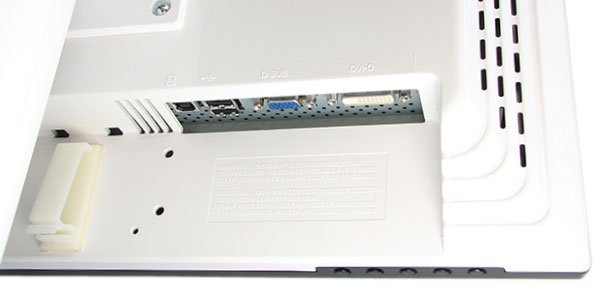

Порты ввода-вывода располагаются на корпусе монитора с обратной стороны, для эстетичной укладки кабелей предусмотрена как защелка внизу экрана, так и гибкое кольцо на обратной стороне стойки. В один ряд выстроились порты DVI-D, VGA и USB (один восходящий порт для ПК и два нисходящих для периферии), все разъемы стандартные.
Питание подключается с другой стороны стойки, тоже стандартным разъемом.
Что нам нравится в дизайне этой серии мониторов LG, так это его лаконичность и универсальность. Flatron L206WU отлично впишется и в обстановку современного офиса, и в домашний интерьер в стиле hi-tech.

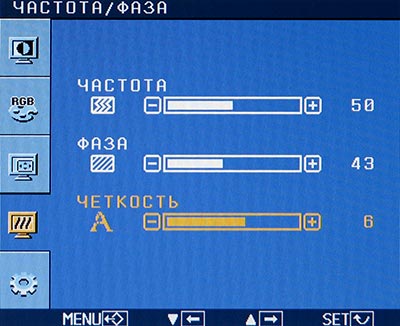

У L206WU классическое серо-голубое меню LG, с хорошо читаемым шрифтом и аккуратной графикой. Управление, впрочем, не очень интуитивное, но привыкнуть можно. Набор опций точно такой же, как у всей современной линейки мониторов этого производителя:
Отметим, что целый ряд фирменных опций позволяет улучшить восприятие картинки. Например, четкость – это алгоритмы коррекции картинки в сторону "замыливания" (бывает, четкость ЖК непривычна) либо подчеркивания контуров. А малополезные настройки практически отсутствуют.
Технология f-Engine – это выбор одним касанием одного из режимов коррекции изображения. "Кино" добавляет яркости и насыщенности, "Текст" – контрастности, User можно настроить на то или другое. В отличие от прежних моделей, на старых матрицах, где f-Engine была плохо настроена, в L206WU эта технология может быть успешно использована в повседневном использовании, например, при просмотре видео на некотором расстоянии от монитора.
ЖК-панель монитора L206WU – типичная современная матрица типа TN+Film, не претендующая на идеальную цветопередачу, но и не раздувающая цену монитора. Ее характеристики следующие:
Применение технологии компенсации отклика (RTC) позволяет существенно снизить эффект размытости движущихся объектов, особенно не контрастных. Такие матрицы, как у LG L206WU, вполне пригодны для динамичных игр и просмотра видео. Отметим применение динамического контраста, то есть адаптивной подсветки, меняющейся автоматически в зависимости от картинки (темные делаются темнее, яркие – светлее). Эта функция не мешает работе с документами и другими статичными изображениями, но добавляет динамизма видео и играм.
Тестирование качества изображения монитора LG L206WU мы проводили без привлечения специального оборудования, поскольку данный монитор не ориентирован на профессионалов, работающих с цветом. Более важными являются общие впечатления от работы, визуальные оценки качества цветопередачи при воспроизведении реальных изображений и тестовых картинок.
Время отклика у форсированной матрицы должно быть очень небольшим, не заметным даже на динамичных изображениях с низкой контрастностью. Для монитора LG это справедливо в полной мере: никаких неприятных эффектов "замыливания" ни в 3D-шутерах, ни при проигрывании видео не отмечено. Некоторые огрехи компенсация отклика в матрице данной модели если и заметны, то лишь на контрастных тестовых изображениях, а не в реальных условиях.
Цветопередача монитора LG, как оказалось, сильно зависит от настройки цветовой температуры. В режиме sRGB/6500 К и тестовые картинки, и реальные изображения выглядят очень прилично – с плавными переходами и частыми мелкими ступенями на градиентах. Но при выборе другого значения цветовой температуры ситуация резко ухудшается: сама картинка почти не "холоднеет", но появляются цветовые и яркостные разводы на градиентах, усиливается шум на фотографиях, искажаются цвета и т.д. Поэтому рекомендуем оставлять значение по умолчанию, которое позволяет получить весьма неплохое качество. Не лишним будет и действенная опция регулировки гаммы.
Динамическая контрастность, как и ожидалось, особенно хорошо заметна на видеороликах и фильмах (на смену яркости требуется доля секунды), но в играх и работе с документами эффект практически не проявляется. В целом контрастность монитора весьма неплоха, изображение очень четкое и насыщенное, особенно если гамму выставить в значение "-50".
Углы обзора по вертикали весьма неплохи, к тому же на широкоформатном мониторе проблемы с ними заметны в меньшей степени. С горизонтальными сложнее: при взгляде сбоку картинка ощутимо желтеет, хотя и остается полностью различимой, с незначительной потерей контрастности.
В целом качество изображения находится на характерном для TN-мониторов уровне, без заметных огрехов, мешающих нормальной работе с текстом, видео, играми, несложной графикой.
Что ж, результаты вполне ожидаемые, но читателя, наверное, в большей степени интересует качество изображения при USB-подключении. Отметим, что все необходимые драйверы находятся на встроенном в монитор флэш-накопителе, защищенном от записи, они автоматически устанавливаются при первом подключении:

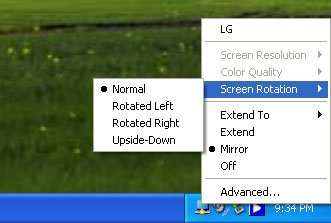

Небольшой апплет позволяет выбирать разрешение и режим работы – дублирование картинки с основной видеокарты или расширение рабочего стола Windows на все мониторы:
Впрочем, те же действия можно выполнить и средствами "Панели управления" Windows. К качеству изображения претензий нет – статичные картинки выводятся точно так же, как и при подключении по DVI, никаких артефактов сжатия не выявилось.
И тем не менее, определенные проблемы существуют. Во-первых, динамичные картинки слегка "притормаживают", смотреть видео в родном разрешении матрицы не всегда приятно. Особенно сложна ситуация в Windows Vista, но производитель обещает решить этот вопрос в ближайшем будущем. Во-вторых, виртуальная видеокарта может зависать при выводе некоторых сложных картинок (большие градиенты, мелкие узоры и пр.). Для возвращения монитора "к жизни" следует передернуть разъем USB, вызвав тем самым сброс контроллера монитора. Ну и, в-третьих, поддержка 3D-графики полностью отсутствует, даже если в системе имеется полноценная видеокарта, к которой подключен другой монитор.
Монитор LG Flatron L206WU – это не только стильный и функциональный монитор для дома или офиса, обеспечивающий очень приличное качество изображения. Это еще и уникальное устройство, которое способно работать без видеокарты. Тем самым владелец ПК и особенно ноутбука может быстро и легко решить вопрос подключения нескольких мониторов. Особенно интересна схема "цепочка", которая реализуется благодаря наличию встроенного USB-хаба.
Тем не менее, виртуальная видеокарта еще не способна полностью имитировать работу видеокарты реальной, а потому область ее применения пока ограничена задачами обработки текста и несложной графики. Ряд ее "детских" проблем может быть решен чисто программным путем, но не все – например, 3D-графику USB-монитор не сможет поддерживать по определению.
Автор: Макс Курмаз
| Оценка автора: |
10/10
|
